同惠 TH511半導體功率器件CV特性解決方案
2023-12-25
一、半導體功率器件CV特性測試痛點
1、進口設備
進口設備功能全、一體化集成度高、測試準確，但是有如下缺點：
價格昂貴，動則幾十萬甚至上百萬的價格，一般企業很難承受。
操作繁瑣，集成了太多功能加上大多英文化的操作界面，對于用戶操作并不友好。
測試效率低，一臺設備可能完成動態特性、靜態特性的全部測試，但是接線復雜操作難度大，測試結果用時較長，測試效率無法保障。
2、 國產設備
在進口設備無法滿足用戶測試需求的情況下，國產設備應運而生，以相對功能單一、操作方便、價格低廉快速占領了一部分市場，但是，這些設備同樣也有如下缺點：
測試效率低，一臺設備可能完成動態特性、靜態特性的全部測試，但是接線復雜、操作難度大，測試結果用時較長，測試效率無法保障。漏源電壓VDS過低，大多最高只能達到1200V左右，已無法滿足第三代半導體功率器件測試需求。
測試效率低，同樣由于組合儀器過多，加上需用工控機或PLC控制過多儀器，導致測試單個器件時間過長.
擴展性差，由于設備過多，各種儀器不同的編程協議，很難開放第三方接入以集成至客戶產線自動化測試整體方案中。
二、同惠半導體功率器件CV特性解決方案
1、進口設備單管MOSFET、IGBT測試解決方案
單管器件或者多個單管器件測試相對簡單，同惠TH510系列半導體C-V特性分析儀即可滿足基本測試要求。
2、多個MOSFET、IGBT測試解決方案
多芯器件、模組器件由于內部集成多個MOSFET、IGBT芯片，而且內部電路比較復雜，因此，測試相對復雜。
實物圖
等效電路圖（部分）
由上圖可見，部分多芯器件、模組器件由于腳位眾多、核心多、有貼片封裝、異形封裝等，如果用單機去測試，接線都 很困難，而要完成整顆器件測試更是難上加難。因此，同惠為此開發了針對模組式器件的測試系統。
1. 系統結構
整套系統基于TH510系列半導體CV特性分析儀，加上定制工裝、上位機軟件等組成了一套完整的測試、數據分析系統。
2.上位機軟件
測試軟件采用同惠測試系統通用框架，根據不同產品或不同需求會有相應更改
3. 整套測試系統配置清單
三、應用場景和參數特點
1、應用場景—產線自動化測試
針對產線自動化測試，提供了2米延長線便于客戶自己改裝自動化產線工裝改裝，儀器出廠前已校準好2米線測試數據，保證只要按標準要求改裝，不會損失測試精度。
儀器已標配了HANDLER接口，可自行編程每個信號線的輸入輸出電平及信號特征，便于與自動化產線進行I/O信號交互。
儀器內置了SCPI、MODBUS標準編程指令協議，用戶可自行編程集成到產線自動化測試系統中，同惠也提供標準化上位機軟件或定制特殊需求的上位機軟件。
優勢如下：
提供2米擴展延長線
測試精度高
測試速度快，測試效率高
標配HANDLER接口
操作簡單方便
功能可定制化
02 應用場景—實驗室、產線工作臺
對于實驗室、產線工作臺應用，一臺單機即可完成全部測試，提供了標準化直插治具，對于直插式MOSFET或IGBT器件，直接插入治具即可進行測試；同時可以測試最多6個單個器件。
優勢如下：
體積小，便于集成
精度高
測試速度快，測試效率高
性價比高，比國產系統更便宜
操作簡單方便
功能可定制化
3、基本參數

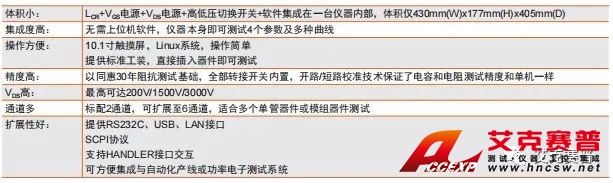

4、特點
