紅外熱像儀在電源行業中的運用
2014-10-06
1）電子元器件

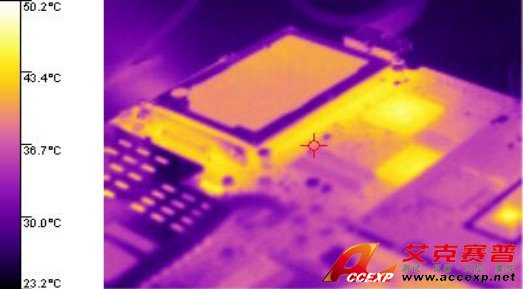

電源是一種電能轉換設備，在轉換過程中本身需要消耗掉一些電能，而這些電能則被轉化為熱量釋出。電子元件工作的穩定性與老化速度是和環境溫度息息相關的。每當環境溫度升高10℃時，主要功率元件的壽命減少50％，這就要求電子元器件應該工作在相對穩定和較低的溫度范圍內。 熱像儀可以提供給工程師電路中各元器件的工作時發熱情況熱圖，幫助工程師分析元器件對整個電源電路溫度的影響，同時也能夠幫助工程師選擇合適負載能力的轉換模塊。
2）變壓器
變壓器是電源工作得主要部件，其發熱溫度有限制的，目前國內的3C認證將變壓器溫度限制在120℃內，歐洲UL認證將變壓器溫度限制在115℃內。電源的主要發熱源也是變壓為器，而鐵芯損耗和銅線損耗變壓器工作產生溫升的主要原因。 另外，由于變壓器工作溫度升高，必然造成鐵芯負載減弱，和線圈老化，當其絕緣性能下降后，導致抗市電的沖擊能力減弱。 這時若有雷擊或市電浪涌出現時，在變壓器的初級出現的高反壓會將變壓器擊穿，使電源失效，同時還有高壓串入主設備，造成主設備損壞的危險。

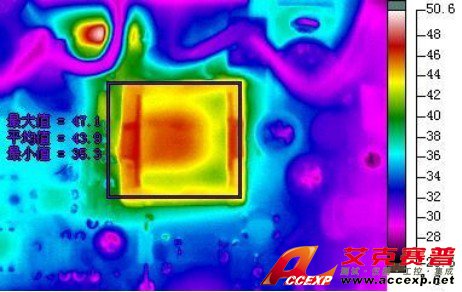

熱像儀可以通過迅速、簡便的操作，提供準確的變壓器溫度。
3）電路熱分布
同一塊電路板的器件應盡可能的按其發熱量大小及散熱程度分區排列，采用合理的器件排列方式，可以有效的降低印制電路的溫升，從而使器件及設備的故障率明顯下降。

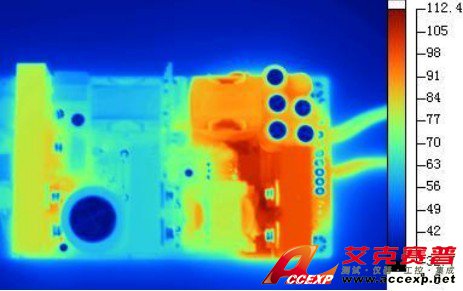

熱像儀可以通過提供的紅外熱圖，幫助工程師分析出整塊線路板的溫度分布，完善工程師的設計和應用。
4）電源冷卻

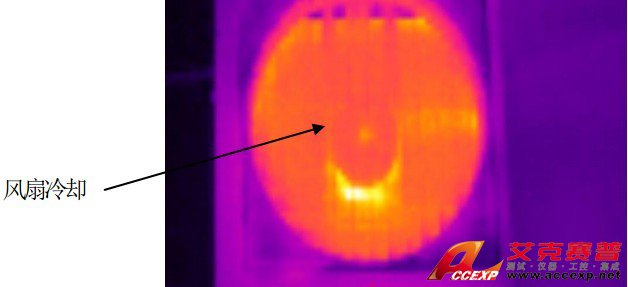

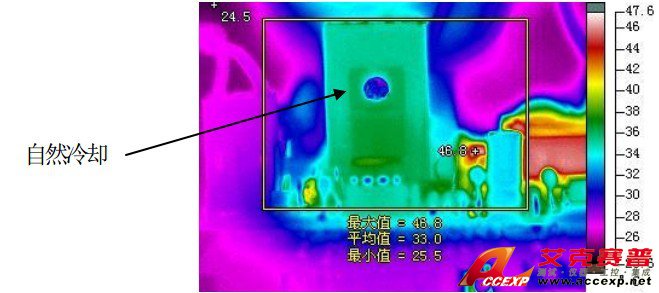

電源冷卻技術是滿足行業各項技術性能要求的基本手段。目前各個電源模塊常用的冷卻方式有自然冷卻、純風扇冷卻、自然冷卻和風扇冷卻相結合三種。電源產品中有很大的一個變壓器，還有些大的電容，這些都是大熱源，這些熱源可能會給您的產品內部一些其它電路及其元器件的穩定性、使用壽命都會帶來很大影響。利用紅外熱像儀，可以非常直接的測量出三種情況下的發熱和散熱情況，工程師改善設計，在實際應用使用合理的冷卻手段，提高電源的可靠穩定性，減少設備的故障率。
因此，熱像儀在電源行業可以發揮其優越性，，由于它所具有獨特的優點，能補充傳統檢測手段的不足。但是還有很多工作需要在今后的實踐中進一步改進和提高，使得紅外熱像技術在電源行業中的應用更加廣泛和科學，有效地提升電源產品質量，提高電能轉換效率、以及提高系統性能水平。
