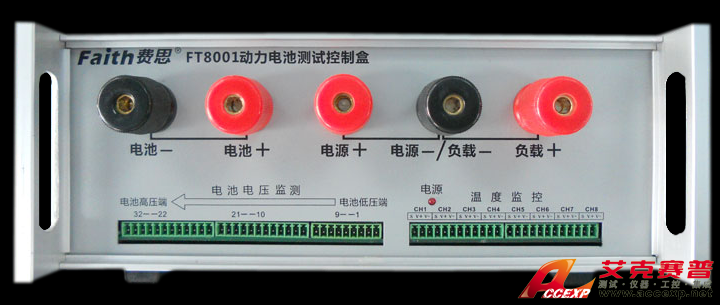

01動力電池測試控制盒
名稱：電子負載
品牌：
型號：
簡介：統針對動力電池包（power battery pack）和電池芯（battery cell）進行電性能測試，參數及溫度監控。配有針對電池充放電控制的PC軟件。
申請服務
- 產品介紹
概述
FT8001動力電池測試系統針對動力電池包（power battery pack）和電池芯（battery cell）進行電性能測試，參數及溫度監控。配有針對電池充放電控制的PC軟件。
使用此配件及軟件，可輕松實現對電池pack的測試的遠程操控，高強度、長時間的測試操作，自動化、智能化。可對電池pack的充放電時的容量、內阻、循環壽命、cell一致性、溫升等進行測試。
FT8001動力電池測試系統采用模塊式構架，包括：費思動力電池測試軟件包、費思電子負載一臺、費思線性電源一臺、費思測試控制盒（充放電切換、cell電壓監控、溫度監控）一臺、電氣連接線五根、通訊連接線二根，PCI-RS232卡一個。
客戶可根據需要配置以上設備參數。本系統高精度的輸出與測量規格保證測試品質，適用于需要可靠數據的場合，例如：動力電池研發及測試、電池來料檢測、配伍篩選、壽命測試。
FT8001動力電池測試系統充分利用費思大功率電子負載的強大功能，及其高性能和高指標，采用RS232與外部電腦通訊控制，客戶可采用費思自帶測試軟件或者自行編輯程序進行測試，可實現CC恒流、CR恒阻、CP恒功率進行放電測試，也可以實現時間、電壓、電流、功率、電阻等工步進行工況模擬。同時實現CV、CC、CC-CV、脈沖、工步等模擬充電方式。并且在此過程中監控電池cell的電壓、內阻分布，溫升等參數以便工程師進行數據分析。
參數
FT8001動力電池測試系統特點：
Ø 高精確度，具有電壓0.05%，電流0.1%，cell電壓0.05%，溫度±2℃精確度測量。
Ø 長時間測試可靠性，測試多樣性及兼容中英文、簡繁體操作和圖形數據輸出。
Ø 自動化、智能化測試，根據預設自動完成測試（不用干預），可自動判定。
Ø 易于組裝與維護，易于升級及搭配，易于設置與測試。
Ø 數據讀取及工步狀態，線性電源及線性設計，紋波小。
Ø 可以方便地通過費思電子負載人機界面現場實時操作。
FT8001動力電池測試系統功能
Ø 充放電時 電池pack電壓-電流-時間-容量-內阻-溫度-功率 曲線
Ø 充放電時 電池cell 電壓-電壓分布-內阻-內阻分布曲線
Ø 充放電時溫升曲線。
Ø 工步及模擬工況測試，充放電方式測試及方式及溫度對電池影響。
Ø 電池壽命及老化測試，沖擊及耐受性測試
Ø BMS保護及保護值，BMS保護穩定性測試
Ø 電池pack電氣參數及配伍篩選測試。
FT8001動力電池測試系統應用
Ø 電池研發及使用部門測試
Ø 生產及配伍篩選測試，品質出貨進貨測試
Ø 測試及工程部門，電池特性分析測試
Ø 老化及壽命測試動力電池pack測試系統控制盒規格
參數 規格 限制值 精確度
Pack總體電壓 ≤500V 0.1%
Cell端電壓 32/48/64/80/96路 ≤5V(可定做) 0.05%
溫度 8/12/16/20/24路 -40℃到400℃ ±2℃
電池充電電流 ≤120A（可定做） 0.1%
電池放電電流 ≤120A（可定做） 0.1%
