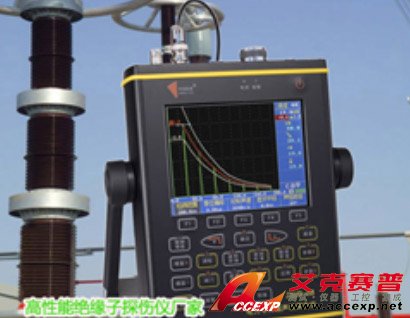

FH-68 電力專用超聲波探傷儀
名稱：超聲波探傷儀
品牌：
型號：
簡介：FH-68 電力專用超聲波探傷儀 與 FH-68 瓷絕緣子及套管超聲波探傷儀 的區別在于：FH-68 絕緣子及套管超聲波探傷儀主要是針對電力各瓷瓶套管的無損檢測而設計，內置各類瓷瓶的相關參數，配備全套（15個）各種規格的探頭和絕緣子標準試塊...
申請服務
- 產品介紹
FH-68 電力專用超聲波探傷儀 與 FH-68 瓷絕緣子及套管超聲波探傷儀 的區別在于：FH-68 絕緣子及套管超聲波探傷儀主要是針對電力各瓷瓶套管的無損檢測而設計，內置各類瓷瓶的相關參數，配備全套（15個）各種規格的探頭和絕緣子標準試塊，而FH-68 電力專用超聲波探傷儀在功能上更加完善，除了可以對絕緣子、套管等進行無損檢測外還能對電力桿塔、電機軸承、火電壓力容器、母排、線夾等進行全方位的檢測并配備全套探頭。
FH-68電力專用超聲波探傷儀簡要：
1、配備專用探頭，與被試品曲面實現完美匹配，快捷檢測設備內部的缺陷；
2、適用范圍廣。能檢測瓷絕緣子、套管、變壓器箱體、發電機軸承等設備；
3、內置支柱絕緣子探傷的標準DAC曲線，內部裂紋超出標準時自動發出警報，提示有內部缺陷；
4、具有自動探頭校正功能和曲率表面校正功能，優化探頭與被試品之間的耦合，使探傷結果更準確；檢測靈敏度可達110dB；
5、提供配套上位機軟件，方便與計算機通訊；
產品選型：
一、概述
發供電企業的一次設備電氣參數測試具有完備的系統，而對于那些機械性的損傷卻無法通過電氣參數來反映，從起支撐導線和絕緣作用的瓷支柱式絕緣子、變壓器箱體、套管一直到電力線路專用的母排、線夾等一系列的金器具，其物理特性只能通過超聲波探傷的方式來檢測存在于設備內部的我們肉眼無法觀測到的裂紋、沙眼，新型電力專用的探傷儀及國網公司頒布的文件，無疑給這些設備的安全運行提供前所未有的保障，比如高壓瓷絕緣子，國家電網公司就相繼制定了JB/Z 262-2000、生產輸電［2004］40號文、JB/T 9674-1999、《72。5kV及以上高壓支柱瓷絕緣子技術監督規定》（國家電網生技［2005］174號）、《 電網在役支柱瓷絕緣子及瓷套超聲波檢驗技術導則》 等行業標準和導則，目的在于規范高壓支柱瓷絕緣子生產、使用中的各項技術要求。
基于目前市場常規超聲波探傷儀功能的狹隘性，無法完成當前電氣設備的專項檢測，公司基于多年超聲波探傷經驗研制出了專門針對電力部門瓷支柱式絕緣子、套管、母排、主設備箱體、電力線路金器具（如楔形線夾）、電廠壓力容器、管道等部件的無損檢測設備，與常規超聲波探傷儀相比更具專業性和前瞻性。
二、高壓瓷絕緣子無損檢測
絕緣子是發電廠和變電站運行的重要組成設備，起著支撐導線和絕緣的作用，其工作狀態直接影響 電網供電安全。由于絕緣子無固有形變且韌性極低，大多數瓷絕緣子長期承受電網運行中的機械負荷以及風雪日曬等惡劣天氣的影響，使其附加應力增大而集中，導致內部缺陷急速擴大，極易引發瓷絕緣子脆性斷裂，造成電網嚴重事故。
近年來各地時常出現瓷絕緣子斷裂事故的報道，特別是在寒冷、溫差大的地區，不僅嚴重影響供電安全，造成重大經濟損失，還對運行人員及檢修人員的人身安全構成威脅，成為電力系統安全運行的一大隱患，因此檢測絕緣子內部物理狀態勢在必行。為此，國家電網公司發布了生技［2005］174號的文件及《高壓支柱瓷絕緣子現場檢測規程》 ，以加強高壓支柱瓷絕緣子的技術監督工作、規范高壓支柱瓷絕緣子超聲波無損檢測方法。
咨詢熱線18807499926、 15802642658 曾先生
而超聲波檢測可以克服以上檢測方法的不足，它是利用入射角等于或接近第一臨界角的縱波在界面上產生波形轉換，從而會在瓷瓶近表面產生一束接近平行的爬波，當遇到有裂紋等缺陷時，爬波會被反射回來，通過信號轉換、傳送到儀器，在儀器顯示屏上會有獨立的缺陷回波顯示。通過觀察儀器就可以很容易地實行對絕緣子的無損檢測。這種方法除了能克服以上方法的不足外，具有靈敏度高、穿透力強、檢測速度快、對被測試品和人員均無害等優點。
三、其他應用
FH-68電力專用超聲波探傷儀不僅僅只是針對以上設備和部件進行超聲波無損檢測，她的應用范圍還包括電廠壓力容器、管道、主設備箱體、母排、發電機軸承、線夾等，這些設備經常處于惡劣的環境中，各種內部缺陷導致的不均勻應力均會影響系統的安全運行，因此對其進行超聲波無損檢測是消除安全隱患的行之有效的方法。
FH-68電力專用超聲波探傷儀簡要：
1、配備專用探頭，與被試品曲面實現完美匹配，快捷檢測設備內部的缺陷；
2、適用范圍廣。能檢測瓷絕緣子、套管、變壓器箱體、發電機軸承等設備；
3、內置支柱絕緣子探傷的標準DAC曲線，內部裂紋超出標準時自動發出警報，提示有內部缺陷；
4、具有自動探頭校正功能和曲率表面校正功能，優化探頭與被試品之間的耦合，使探傷結果更準確；檢測靈敏度可達110dB；
5、提供配套上位機軟件，方便與計算機通訊；
產品選型：
一、概述
發供電企業的一次設備電氣參數測試具有完備的系統，而對于那些機械性的損傷卻無法通過電氣參數來反映，從起支撐導線和絕緣作用的瓷支柱式絕緣子、變壓器箱體、套管一直到電力線路專用的母排、線夾等一系列的金器具，其物理特性只能通過超聲波探傷的方式來檢測存在于設備內部的我們肉眼無法觀測到的裂紋、沙眼，新型電力專用的探傷儀及國網公司頒布的文件，無疑給這些設備的安全運行提供前所未有的保障，比如高壓瓷絕緣子，國家電網公司就相繼制定了JB/Z 262-2000、生產輸電［2004］40號文、JB/T 9674-1999、《72。5kV及以上高壓支柱瓷絕緣子技術監督規定》（國家電網生技［2005］174號）、《 電網在役支柱瓷絕緣子及瓷套超聲波檢驗技術導則》 等行業標準和導則，目的在于規范高壓支柱瓷絕緣子生產、使用中的各項技術要求。
基于目前市場常規超聲波探傷儀功能的狹隘性，無法完成當前電氣設備的專項檢測，公司基于多年超聲波探傷經驗研制出了專門針對電力部門瓷支柱式絕緣子、套管、母排、主設備箱體、電力線路金器具（如楔形線夾）、電廠壓力容器、管道等部件的無損檢測設備，與常規超聲波探傷儀相比更具專業性和前瞻性。
二、高壓瓷絕緣子無損檢測
絕緣子是發電廠和變電站運行的重要組成設備，起著支撐導線和絕緣的作用，其工作狀態直接影響 電網供電安全。由于絕緣子無固有形變且韌性極低，大多數瓷絕緣子長期承受電網運行中的機械負荷以及風雪日曬等惡劣天氣的影響，使其附加應力增大而集中，導致內部缺陷急速擴大，極易引發瓷絕緣子脆性斷裂，造成電網嚴重事故。
近年來各地時常出現瓷絕緣子斷裂事故的報道，特別是在寒冷、溫差大的地區，不僅嚴重影響供電安全，造成重大經濟損失，還對運行人員及檢修人員的人身安全構成威脅，成為電力系統安全運行的一大隱患，因此檢測絕緣子內部物理狀態勢在必行。為此，國家電網公司發布了生技［2005］174號的文件及《高壓支柱瓷絕緣子現場檢測規程》 ，以加強高壓支柱瓷絕緣子的技術監督工作、規范高壓支柱瓷絕緣子超聲波無損檢測方法。
咨詢熱線18807499926、 15802642658 曾先生
而超聲波檢測可以克服以上檢測方法的不足，它是利用入射角等于或接近第一臨界角的縱波在界面上產生波形轉換，從而會在瓷瓶近表面產生一束接近平行的爬波，當遇到有裂紋等缺陷時，爬波會被反射回來，通過信號轉換、傳送到儀器，在儀器顯示屏上會有獨立的缺陷回波顯示。通過觀察儀器就可以很容易地實行對絕緣子的無損檢測。這種方法除了能克服以上方法的不足外，具有靈敏度高、穿透力強、檢測速度快、對被測試品和人員均無害等優點。
三、其他應用
FH-68電力專用超聲波探傷儀不僅僅只是針對以上設備和部件進行超聲波無損檢測，她的應用范圍還包括電廠壓力容器、管道、主設備箱體、母排、發電機軸承、線夾等，這些設備經常處于惡劣的環境中，各種內部缺陷導致的不均勻應力均會影響系統的安全運行，因此對其進行超聲波無損檢測是消除安全隱患的行之有效的方法。
