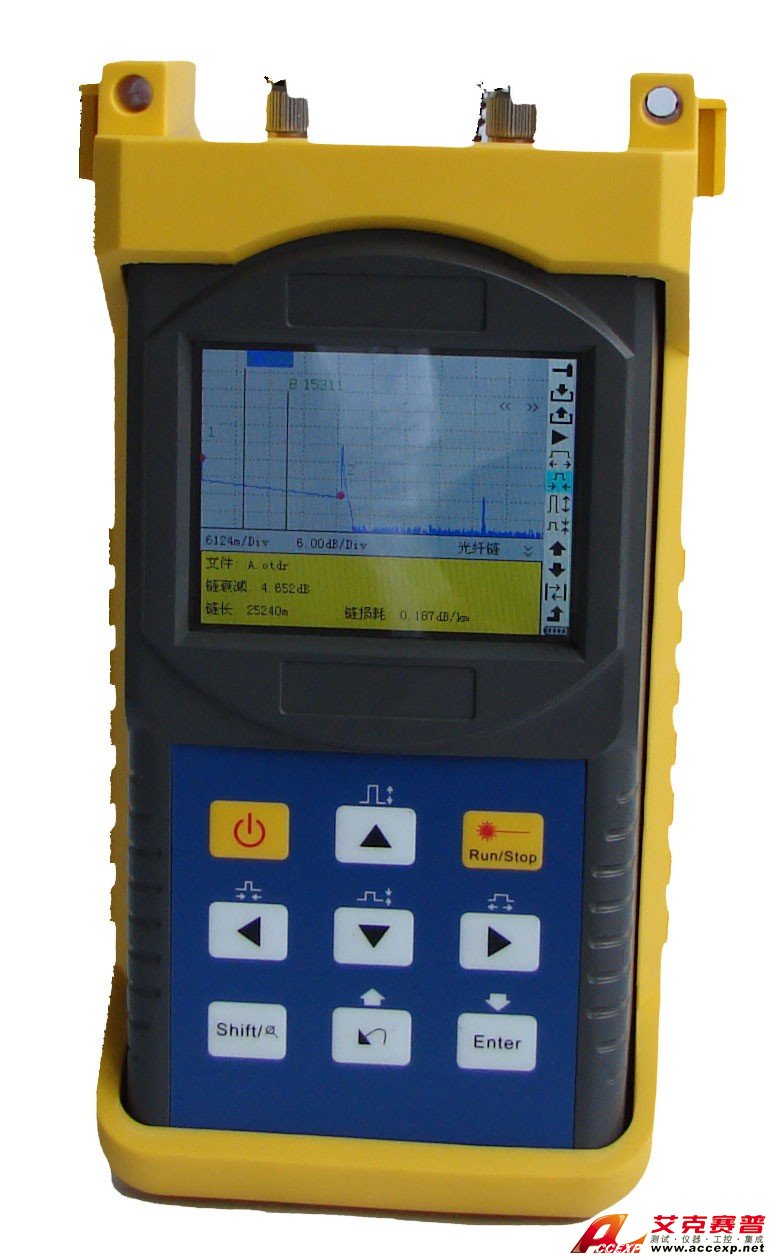

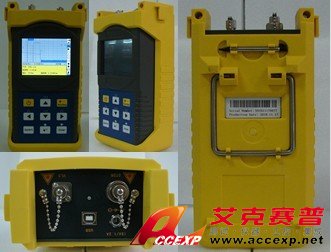

ACCEXP530-OTDR 光時域反射儀
名稱：光時域反射儀
品牌：
型號：
簡介：ACCEXP530-OTDR 系列光時域反射儀是測量光纖特性的可靠儀器。該系列產品具有小巧、輕便、操作簡單等特點，采用符合人體工程學的外形設計和觸摸LCD顯示屏，并具有數據存儲功能，這些數據可用PC軟件進行分析光纖傳輸質量和實現測量結果的后...
申請服務
- 產品介紹
ACCEXP530-OTDR 系列光時域反射儀是測量光纖特性的可靠儀器。該系列產品具有小巧、輕便、操作簡單等特點，采用符合人體工程學的外形設計和觸摸LCD顯示屏，并具有數據存儲功能，這些數據可用PC軟件進行分析光纖傳輸質量和實現測量結果的后期處理、存檔、打印。通過OTDR測量的數據和圖像，您可以通過ACCEXP530-OTDR 評估完整光纜鏈路的特征，特別是您可以很直觀的看到被測光纖損耗特性和事件分布。您可用ACCEXP530-OTDR 定期檢查鏈路是否符合規格。為了記錄光纖傳輸質量情況，需要測量光程、總損耗、所有接頭和連接器的損耗。安裝和維護光纜的人員通過查看光纖中的“事件點”，指出光纖中的這些不規則處，定位其位置，測量它們之間的衰減，及其造成的損耗以及衰減的均勻性。
ACCEXP530主要特點
● 3.5觸摸屏、操作方便；
●尺寸小巧，輕便；
● 跡線數據圖形顯示，操作簡易；
● 跡線存儲功能；
● USB數據接口；
● 隨機附帶PC分析軟件，進行測量數據備份、存檔管理；
●交/直流兩路供電；
●1次充電可連續工作6小時以上。
ACCEXP530應用范圍
●測量光纜、光纖長度；
●測量光纜、光纖兩點之間的距離；
●確定光纜、光纖故障點、斷點位置；
●描述光纜、光纖損耗分布曲線；
●測量光纜、光纖衰減系數；
●測量光纜、光纖兩點之間的損耗；
●測量光纜、光纖連接頭的插入損耗；
●測量光纜、光纖反射事件的反射。
| 型號 | ACCEXP530-OTDR | |
| 動態范圍 | 26/28dB | |
| SNR=1 | ||
| 波長(±20nm) | 1310/1550(±20nm) | |
| 顯示屏 | 3.5寸TFT LCD 觸摸屏 | |
| 光源類型 | LD | |
| 光接口 | FC/PC | |
| 適用光纖類型 | 9/125µm | |
| 距離范圍(km) | 1、5、10、30、60、100 | |
| 脈沖寬度 | 20ns、40ns、80ns、160ns、320ns、640ns、1.28µs、2.56µs、AUTO | |
| 測量時間 | 15s、30s、1min、2min、3min | |
| 衰減盲區(3) | 6米 | |
| 事件盲區 | 4米 | |
| 測距精讀 | ±(1m +5×10-5×距離+取樣間距) | |
| 數據存儲 | 320條測試曲線 | |
| 通信接口 | USB | |
| 可見光 | 波長 | 650nm |
| 輸出功率 | ≥-3 dBm | |
| 測試距離 | 5Km | |
