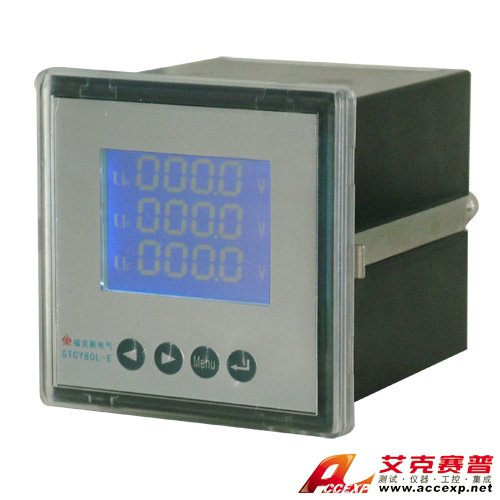

GTCY42L-E 多功能電力儀表
名稱：電能質量測試儀
品牌：
型號：
簡介：GTCY42L-E多功能電力儀表 是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等多功能智能儀表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，多功能電力儀表廣泛應用變電站自動化、配電自動化、智能建筑、企業內部的電能測量、管理、...
申請服務
- 產品介紹
GTCY42L-E多功能電力儀表 是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等多功能智能儀表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，多功能電力儀表廣泛應用變電站自動化、配電自動化、智能建筑、企業內部的電能測量、管理、考核。GTCY42L-E多功能電力儀表測量精度為0.5級，有可實現LED現場顯示和遠程RS-485數字接口通訊，采用MODBUS-RTU協議。適用于配電柜、智能樓宇。
測量功能
GTCY80L-E多功能電力儀表夠高精度測量三相電網系統中所有常用的電量參數：三相電壓、三相電流、有功功率、無功功率、功率因數、電網頻率、有.功電能、無功電能，并帶有通訊接口和電能脈沖輸出功能。采用MODBUS-RTU通訊協議，實現LED現場顯示和遠程RS-485數字通訊。具有安裝方便、接線簡單、維護便利、工程量小、現場可編程設置輸入參數等特點，并且能夠完成與業界不同PLC，工控計算機的組網通信。
特性
測量：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能
計量：正反向有功電能，感性容性無功電能
顯示：三排LED數碼管顯示，可視度高
通訊：RS485通訊，MODBUS-RTU協議
輸出：2路電能脈沖輸出(脈沖常數10000imp/kwh)
擴展：可直接從電流、電壓互感器接入信號，現場可編程設置輸入參數變比
配選：可附加模擬量4-20mA變送輸出，開關量數量、開關量輸出，上下限越限報警功能
用途：適用于各種進線回路、大容量配出電回路中電參數的完整監測和管理
安裝方法
1）.在固定的配電柜上，選擇合適的地方開一個開孔尺寸的安裝孔。
2）.取出儀表，松開定位螺絲，取下固定夾。
3）.將儀表安裝插入配電柜的儀表孔中。
4）.插入儀表的固定夾，固定定位螺絲。
注：L-N為輔助電源 請按儀表外殼接線圖正確接線！
測量功能
GTCY80L-E多功能電力儀表夠高精度測量三相電網系統中所有常用的電量參數：三相電壓、三相電流、有功功率、無功功率、功率因數、電網頻率、有.功電能、無功電能，并帶有通訊接口和電能脈沖輸出功能。采用MODBUS-RTU通訊協議，實現LED現場顯示和遠程RS-485數字通訊。具有安裝方便、接線簡單、維護便利、工程量小、現場可編程設置輸入參數等特點，并且能夠完成與業界不同PLC，工控計算機的組網通信。
| 性能 | 參數 | |
| 輸入測電壓顯示 | 網絡 | 三相三線、三相四線 |
| 電 壓 | 額定值 AC1A、5A | |
| 過負荷 | 持續：1.2倍 瞬時：2倍/10s | |
| 功耗 | 〈1VA（每相） | |
| 阻抗 | 〉300kΩ | |
| 精度 | RMS測量，精度等級0.5 | |
| 電 流 | 額定值 AC1A、5A | |
| 過負荷 | GTCY80L-E多功能電力儀表持續：1.2倍 瞬時：2倍/10s | |
| 功耗 | 〈0．4VA（每相） | |
| 阻抗 | 〈20MΩ | |
| 精度 | RMS測量，精度等級0.5 | |
| 頻率 | 40~60Hz,精度0.1Hz | |
| 功能 | 有功、無功、視在功率，精度0.5級 | |
| 電能 | 四相限計量，有功精度0.5級，無功精度1級 | |
| 顯示 | 可編程、切換、循環LED顯示 | |
| 電源 | 工作范圍 | AC、DC 80~270V |
| 功耗 | ≤5VA | |
| 輸出 | 數字接口 | RS-485、MODBUS-RTU協議 |
| 脈沖輸出 | 2路電能脈沖輸出，光耦隔離 | |
| 環境 | 工作環境 | -10~55℃ |
| 儲存環境 | -20~75℃ | |
| 安全 | 耐壓 | 輸入和電源>2kV,輸入和輸出>2kV,電源和輸出>1kV |
| 絕緣 | 輸入、輸出、電源對機殼>5MΩ | |
| 外形 | 尺寸 | 120×120×128 96×96×128（長、寬、深） |
| 重量 | 0．6kg | |
測量：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能
計量：正反向有功電能，感性容性無功電能
顯示：三排LED數碼管顯示，可視度高
通訊：RS485通訊，MODBUS-RTU協議
輸出：2路電能脈沖輸出(脈沖常數10000imp/kwh)
擴展：可直接從電流、電壓互感器接入信號，現場可編程設置輸入參數變比
配選：可附加模擬量4-20mA變送輸出，開關量數量、開關量輸出，上下限越限報警功能
用途：適用于各種進線回路、大容量配出電回路中電參數的完整監測和管理
安裝方法
1）.在固定的配電柜上，選擇合適的地方開一個開孔尺寸的安裝孔。
2）.取出儀表，松開定位螺絲，取下固定夾。
3）.將儀表安裝插入配電柜的儀表孔中。
4）.插入儀表的固定夾，固定定位螺絲。
注：L-N為輔助電源 請按儀表外殼接線圖正確接線！
