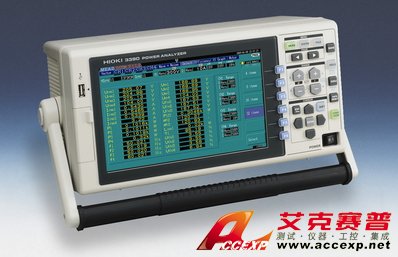

HIOKI 3390電能功率分析儀
名稱：電能質量測試儀
品牌：
型號：
簡介：HIOKI 3390電能功率分析儀直接測量變頻器輸出，最新的技術測量 3390電能功率分析儀直接測量變頻器輸入和輸出 完善馬達分析功能 高速諧波分析功能(50 ms 數據更新率) HIOKI 3390電能功率分析儀最佳精度達到0.16%(在...
申請服務
- 產品介紹
HIOKI 3390電能功率分析儀直接測量變頻器輸出，最新的技術測量
3390電能功率分析儀直接測量變頻器輸入和輸出
•完善馬達分析功能
•高速諧波分析功能(50 ms 數據更新率)
HIOKI 3390電能功率分析儀最佳精度達到±0.16%(在配合使用9709時)
•DC, 0.5Hz 到 5kHz 的寬頻帶測量(頻率特性: DC, 0.5Hz 到 150kHz)
•500kS/s 的高速采樣波形顯示和保存
•LAN, USB, 和 CF card等 多種接口
| 測量線 | 單相2線，單相3線，三相3線，三相4線 |
| 測量項目 | 電壓 (U), 電流(I), 電壓/電流峰值 (Upk/Ipk), 有功功率(P), 無功功率 (Q), 視在功率 (S), 功率因數(λ),電相角 (φ), 頻率(f),電流累積(Ih), 功率累積(WP), 功率 (η), 損耗 (Loss), 電壓脈沖率/電流脈沖率 (Urf/Irf) |
| 干擾測量 (FFT 算法處理): RMS 頻譜 | |
| 諧波測量（ RMS值，功率因素，相位角，總消耗，不平衡的因素） | |
| 附加功能（可選9791或9793安裝在主機中） ：扭矩，轉速，頻率，轉差率，或發動機輸出 | |
| 諧波測量 | 輸入： 4通道，同步頻率范圍： 0.5Hz到5kHz ， |
| 諧波分析次數：最大。100以內 | |
| 干擾測量 | 通道數: 1通道 (從CH1到CH4通道中選擇1), |
| 最大分析頻率: 100k/ 50k/ 20k/ 10k/ 5k/ 2kHz | |
| 測量量程 | 電壓量程: 15/ 30/ 60/ 150/ 300/ 600/ 1500V |
| 電流量程: 當使用20A的額定傳感器時... *400m/ *800m/ 2/ 4/ 8/ 20A (*當使用選件9277) | |
| 當使用200A的額定傳感器時... 4/ 8/ 20/ 40/ 80/ 200A | |
| 當使用50A的額定傳感器時... 1/ 2/ 5/ 10/ 20/ 50A | |
| 當使用500A的額定傳感器時.. 10/ 20/ 50/ 100/ 200/ 500A | |
| 取決于電壓和電流組合的范圍 | |
| （功率范圍： 6.0000W以2.2500MW ） | |
| 頻率范圍: 0.5Hz到5kHz | |
| 基本精度 | 電壓： ±0.05% rdg. ±0.05% f.s. |
| 電流：±0.05% rdg. ±0.05% f.s. +電流傳感器精確度 | |
| 有功功率：±0.05% rdg. ±0.05% f.s. +電流傳感器精確度 | |
| 同步頻率范圍 | 0.5Hz 到 5kHz |
| 頻段 | DC, 0.5Hz 到 150kHz |
| 數據更新率 | 50ms ( 測量諧波，取決于同步頻率小于45Hz時) |
| 顯示刷新率 | 200ms (從內部數據更新率中獨立，波形，FFT根據畫面而定) |
| 數據保存時間間隔 | 關, 50m/ 100m/ 200m/ 500m秒, 1/ 5/ 10/ 15/ 30sec, 1/ 5/ 10/ 15/ 30/ 60分鐘 |
| 外部接口 | LAN, USB ( 通訊/儲存), RS-232C, CF卡, 同步控制 |
| 要求電源 | 100 到 240V AC, 50/60Hz, 140VA max. |
| 體積 重量 | 340mm 寬 × 170mm 高 × 157mm厚, 4.8kg |
| 附件 | 說明書× 1 ，測量指南× 1 ，電源線× 1 ， USB線× 1 ， D - Sub用連接器× 1 （ 僅裝備9792或9793時） ，彩色標簽× 2 |
