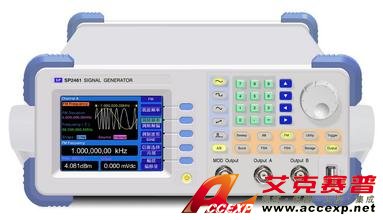

盛普 SP2461 數字高頻信號發生器
名稱：信號發生器
品牌：
型號：
簡介：盛普 SP2461 數字合成標準高頻信號發生器，使用直接數字合成技術，實現1Hz（fc 80MHz）和1Hz（fc 80MHz）的頻率分辨率，頻率覆蓋100Hz~300MHz，電平覆蓋可達-127dBm~+13dBm，可選配USB接口和GP...
申請服務
- 產品介紹
盛普 SP2461 數字合成標準高頻信號發生器，使用直接數字合成技術，實現1μHz（fc ≤ 80MHz）和1Hz（fc > 80MHz）的頻率分辨率，頻率覆蓋100μHz~300MHz，電平覆蓋可達-127dBm~+13dBm，可選配USB接口和GPIB接口，其面板采用3.5″QVGA彩色液晶顯示，使操作更加直觀方便，是新一代的高性能合成信號發生器。
盛普 SP2461特點：
采用3.5″QVGA彩色液晶顯示，導電按鍵功能控制，讀數清晰操作簡便；
數字化調制技術；
具有A、B路輸出功能；
120dB程控衰減,實現微狀信號輸出;
自動電平控制電路，確保輸出幅度穩定;
外標頻輸入,實現全頻段更高頻率精度;
載頻頻率電平,調制任意存儲調用;
SMT工藝生產，可靠性高
帶RS232接口，可選配USB接口和GPIB接口；
產品主要技術指標：
盛普 SP2461特點：
采用3.5″QVGA彩色液晶顯示，導電按鍵功能控制，讀數清晰操作簡便；
數字化調制技術；
具有A、B路輸出功能；
120dB程控衰減,實現微狀信號輸出;
自動電平控制電路，確保輸出幅度穩定;
外標頻輸入,實現全頻段更高頻率精度;
載頻頻率電平,調制任意存儲調用;
SMT工藝生產，可靠性高
帶RS232接口，可選配USB接口和GPIB接口；
產品主要技術指標：
| 頻率范圍 | 100μHz～80MHz（SP2461 Ⅰ型） | |||
| 100μHz～110MHz（SP2461 Ⅱ型） | ||||
| 100μHz～150MHz（SP2461 Ⅲ型） | ||||
| 100μHz～200MHz（SP2461 Ⅳ型） | ||||
| 100μHz～300MHz（SP2461 Ⅴ 型） | ||||
| 頻率分辨率 | 1Hz(80MHZ以下1μHz) | |||
| 頻率精度 | ±2.5ppm | |||
| 輸出功率范圍 | -127dBm～+13dBm | |||
| 輸出電平分辨率 | 0.1dB | |||
| 衰減精度 | ±2dB | |||
| 輸出阻抗 | 50Ω,VSWR<1.5 | |||
| 頻譜純度 | 諧波:<-30dBc(輸出電平≤+4dBm) | |||
| 分諧波:<-40dBc (輸出電平≤+4dBm) | ||||
| 非諧波:<-40dBc (輸出電平≤+4dBm, 偏離載頻≥5kHz ) | ||||
| 調頻 | 峰值頻率偏移: fc/2 (載波頻率 +偏移≤80.1MHz, 載頻≤80MHz) | |||
| 峰值頻率偏移:0~100kHz (載頻>80MHz) | ||||
| 調幅 | 1~120% (載頻≤80MHz) | |||
| 1~80% (載頻＞80MHz) | ||||
| FSK調制 | F1和F2在各頻率分段內任意設定 | |||
| PSK調制 | 相位1 (P1) 和相位2 (P2) 范圍: 0~360°(載頻≤80MHz) | |||
| 猝發 | 猝發計數:1~10000個周期 (載頻 ≤80MHz) | |||
| 頻率掃描 | 掃描速率: 1ms~800s 線性 (載頻≤ 80MHz) 100ms~800s 對數(載頻≤80MHz) 步進時間: 10ms~800s (載頻>800MHz) | |||
| B路輸出插件 | 輸出頻率 | 頻率范圍：100μHz~2MHz | ||
| 頻率最小分辨率：100μHz | ||||
| 頻率穩定度：優于±5×10-6 | ||||
| 輸出幅度 | 幅度范圍：100mVp-p~6Vp-p (高阻) | |||
| （正弦波） | 50mVp-p~3Vp-p (50Ω) | |||
| 最小分辨率：±0.1mVp-p | ||||
| 幅度誤差：≤0.5% ±5mVp-p ( F≤100kHz ) | ||||
| 失真度：≤1% (輸出幅度2Vp-p , f = 1kHz) | ||||
| 輸出阻抗 | 50Ω | |||
| 輸出波形 | 正弦波、方波、三角波、正鋸齒波、脈沖波。 | |||
| 脈沖波(或方波)升降時間 | ≤500ns | |||
| A/B正弦信號相位差范圍 | 0.0~360.0度 | |||
| 外形尺寸 | 255mm×100×370mm | |||
| 重量 | 4kg | |||
