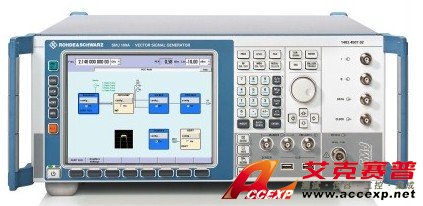

R&S SMJ100A 矢量信號發生器
名稱：信號發生器
品牌：
型號：
簡介：德國羅德與施瓦茨公司 RS SMJ100A 矢量信號發生器滿足不同應用對現代矢量信號源的所有挑戰。例如，它提供了研發要求的信號質量和靈活性，更不用說其方便的圖形化的用戶界面，而這對RS SMJ100A來說只是錦上添花在生產中，RSSMJ10...
申請服務
- 產品介紹
德國羅德與施瓦茨公司 R&S SMJ100A 矢量信號發生器滿足不同應用對現代矢量信號源的所有挑戰。例如，它提供了研發要求的信號質量和靈活性，更不用說其方便的圖形化的用戶界面，而這對R&S SMJ100A來說只是錦上添花——在生產中，R&S®SMJ100A已經以它基帶的靈活性和低的設置時間脫穎而出。其基帶可以提供實時信號，也可以重放事先計算好的波形。R&S SMJ100A 矢量信號發生器覆蓋數字射頻傳輸必需的所有重要頻段，提供3 GHz 或6 GHz的頻率選項。內部基帶發生器支持大多數數字標準，如GSM/EDGE, 3GPP FDD ，CDMA2000® 。這些特性使R&S®SMJ100A成為通用矢量信號發生器的理想選擇，支持許多應用。為了支持未來的標準，R&S®SMJ100A具有大的帶寬，因此諸如WiMAX等新標準不會帶來任何問題。內部的任意波形發生器即是其多功能的證明，它提供長度達64 Msamples的序列，可用于從R&S®WinIQSIM™或Matlab產生的多種信號。
R&S SMJ100A好的信號質量
• 200 MHz射頻帶寬的IQ調制器
• 非常低的SSB相位噪聲，典型值-133 dBc (f = 1 GHz, 20 kHz 載波偏移, 1 Hz 測量帶寬)
• 寬帶噪聲典型值-153 dBc (CW, f = 1 GHz, >10 MHz 載波偏移, 1 Hz 測量帶寬)
• 極佳的ACLR性能，對3GPP FDD (測試模式 1, 64 DPCHs)，典型值+69dB。
• 標配高穩參考振蕩器
• 高的電平重復性
生產的理想選擇
• 極短的頻率和電平設置時間(<2ms); 對列表模式下的頻率變化，僅僅450 μs
• 在整個電平范圍內高達6 GHz的電子衰減器
多功能的內部基帶
• 四個實時的3GPP FDD碼道
• 每個GSM/EDGE時隙可設置不同的調制
• 生成實時信號的基帶發生器
• 高達64 Msamples的任意波形發生器
• 內部基帶發生器帶寬達80 MHz
R&S SMJ100A易于使用
• 800 × 600像素（SVGA格式）的彩色顯示
• 直觀的操作界面，具有信號流的圖形顯示（方框圖）
• 通過內部的瞬態記錄器圖形化的顯示基帶信號
• 上下文相關聯的幫助系統
• 所有編輯區的工具提示
連接性
• 通過GPIB和LAN遠程控制，兼容LXI Class C
易于使用 I
為了操作直觀，R&S®SMJ100A配備了一個大的彩色顯示器，提供了創新的圖形用戶界面。儀器內部的信號流用方塊圖顯示，每一個方塊圖代表一個功能單元，例如RF，基帶，從而清楚的指示各種功能和設置。所有激活的部分都以彩色高亮顯示，提供了快速而有效的總覽。
R&S®SMJ100A的方塊圖
易于使用 II
上下文相關聯的幫助功能提供了直觀的菜單。當需要不同數字標準的參數相關信息時，R&S SMJ100A 的幫助功能尤其有用。
每個編輯窗口提供了一個“tooltip”功能，標明所選參數的設置范圍。如果需要更詳盡的信息，可方便地利用幫助功能，它不但提供了各種參數的背景知識，還提供自動化測試編程的遠程控制命令。幫助功能還提供了到相關主題的鏈接。
上下文相關聯的幫助系統
信號質量 I
另一個重要的參數是誤差矢量幅度(EVM)，它對于測量DUT誤碼的模塊和接收機測試必不可少。信號源的信號質量越好，選擇測試判據時準確度越高，這對生產尤其顯得有利可圖。R&S®SMJ100A的出類拔萃之處在于無需改變任何設置而同時具有極佳的ACLR和EVM性能。
3GPP FDD信號的解調
信號質量 II
由于大的帶寬和足夠的頻率覆蓋，R&S®SMJ100A除了用于主要的移動通信標準外，也是諸如WLAN IEEE 802.11 和 WiMAX IEEE 802.16等重要的無線網絡標準的理想選擇。
同樣，R&S®SMJ100A的EVM性能奠定了它在通用儀表里的地位，也驗證了R&S®SMJ100A寬帶信號處理時的杰出性能，這歸功于基帶和I/Q調制器的高線性。
滿足IEEE 802.11a標準54 Mbit/s WLAN信號子載波的EVM性能
功能強大的基帶 I
靈活的基帶發生器是R&S®SMJ100A的核心，它包括一個通用編碼器（用于計算實時信號）和一個集成的存儲深度達64 Msamples的任意波形發生器——這即使對長而復雜的測試信號也已經足夠。增強的高達80 MHz的系統帶寬使R&S SMJ100A滿足所有當前以及未來的無線應用。
功能強大的基帶 II
除了廣泛的移動通信標準方面的功能外，R&S®SMJ100A也支持帶完整信道編碼的無線局域網標準IEEE 802.11a，IEEE 802.11b 和IEEE 802.11g 。
無線 LAN 標準 IEEE 802.11 (a, b, g)的操作菜單
功能強大的基帶 III
IEEE 802.16標準，又稱為WiMAX，作為最后一公里無線接入而被廣泛關注。R&S®SMJ100A支持其中的release 2004，版本d，包括信道編碼，OFDM 和OFDMA兩個版本都包含其中。R&S®SMJ100A提供了多種上行下行的雙工能力，既包括FDD，也包括TDD.
用戶界面上，OFDM 和OFDMA模式具有獨立的操作菜單。OFDM具有確定的FFT長度256，因此只能同時使用一組子信道。這里值得注意的是，不同的數據突發可以有單獨的子信道調制。另一方面，OFDMA有大得多的FFT長度2048，因此可以為不同的用戶指定不同的子信道組，反映在OFDMA的子信道配置圖中。
WiMAX系統中OFDM 和OFDMA的配置
連接性 I
前面板：除了觸發輸入外，前面板還有兩個marker輸出，使實驗室設置變得簡單。觸發輸入可以使R&S®SMJ100A依據DUT來定時。Marker輸出因標準不同而輸出不同的信號，例如對GSM/EDGE,可輸出時隙或幀標記，對3GPP FDD可輸出無線幀標記。
連接性 II
遠程控制：R&S®SMJ100A可通過IEC/IEEE總線或LAN遠程控制。LAN接口由于其高的傳輸率而速度更快，并允許通過Windows遠程桌面進行遠程操作。
R&S SMJ100A通過IEC/IEEE總線或LAN接口遠程控制
R&S SMJ100A好的信號質量
• 200 MHz射頻帶寬的IQ調制器
• 非常低的SSB相位噪聲，典型值-133 dBc (f = 1 GHz, 20 kHz 載波偏移, 1 Hz 測量帶寬)
• 寬帶噪聲典型值-153 dBc (CW, f = 1 GHz, >10 MHz 載波偏移, 1 Hz 測量帶寬)
• 極佳的ACLR性能，對3GPP FDD (測試模式 1, 64 DPCHs)，典型值+69dB。
• 標配高穩參考振蕩器
• 高的電平重復性
生產的理想選擇
• 極短的頻率和電平設置時間(<2ms); 對列表模式下的頻率變化，僅僅450 μs
• 在整個電平范圍內高達6 GHz的電子衰減器
多功能的內部基帶
• 四個實時的3GPP FDD碼道
• 每個GSM/EDGE時隙可設置不同的調制
• 生成實時信號的基帶發生器
• 高達64 Msamples的任意波形發生器
• 內部基帶發生器帶寬達80 MHz
R&S SMJ100A易于使用
• 800 × 600像素（SVGA格式）的彩色顯示
• 直觀的操作界面，具有信號流的圖形顯示（方框圖）
• 通過內部的瞬態記錄器圖形化的顯示基帶信號
• 上下文相關聯的幫助系統
• 所有編輯區的工具提示
連接性
• 通過GPIB和LAN遠程控制，兼容LXI Class C
易于使用 I
為了操作直觀，R&S®SMJ100A配備了一個大的彩色顯示器，提供了創新的圖形用戶界面。儀器內部的信號流用方塊圖顯示，每一個方塊圖代表一個功能單元，例如RF，基帶，從而清楚的指示各種功能和設置。所有激活的部分都以彩色高亮顯示，提供了快速而有效的總覽。
R&S®SMJ100A的方塊圖
易于使用 II
上下文相關聯的幫助功能提供了直觀的菜單。當需要不同數字標準的參數相關信息時，R&S SMJ100A 的幫助功能尤其有用。
每個編輯窗口提供了一個“tooltip”功能，標明所選參數的設置范圍。如果需要更詳盡的信息，可方便地利用幫助功能，它不但提供了各種參數的背景知識，還提供自動化測試編程的遠程控制命令。幫助功能還提供了到相關主題的鏈接。
上下文相關聯的幫助系統
信號質量 I
另一個重要的參數是誤差矢量幅度(EVM)，它對于測量DUT誤碼的模塊和接收機測試必不可少。信號源的信號質量越好，選擇測試判據時準確度越高，這對生產尤其顯得有利可圖。R&S®SMJ100A的出類拔萃之處在于無需改變任何設置而同時具有極佳的ACLR和EVM性能。
3GPP FDD信號的解調
信號質量 II
由于大的帶寬和足夠的頻率覆蓋，R&S®SMJ100A除了用于主要的移動通信標準外，也是諸如WLAN IEEE 802.11 和 WiMAX IEEE 802.16等重要的無線網絡標準的理想選擇。
同樣，R&S®SMJ100A的EVM性能奠定了它在通用儀表里的地位，也驗證了R&S®SMJ100A寬帶信號處理時的杰出性能，這歸功于基帶和I/Q調制器的高線性。
滿足IEEE 802.11a標準54 Mbit/s WLAN信號子載波的EVM性能
功能強大的基帶 I
靈活的基帶發生器是R&S®SMJ100A的核心，它包括一個通用編碼器（用于計算實時信號）和一個集成的存儲深度達64 Msamples的任意波形發生器——這即使對長而復雜的測試信號也已經足夠。增強的高達80 MHz的系統帶寬使R&S SMJ100A滿足所有當前以及未來的無線應用。
功能強大的基帶 II
除了廣泛的移動通信標準方面的功能外，R&S®SMJ100A也支持帶完整信道編碼的無線局域網標準IEEE 802.11a，IEEE 802.11b 和IEEE 802.11g 。
無線 LAN 標準 IEEE 802.11 (a, b, g)的操作菜單
功能強大的基帶 III
IEEE 802.16標準，又稱為WiMAX，作為最后一公里無線接入而被廣泛關注。R&S®SMJ100A支持其中的release 2004，版本d，包括信道編碼，OFDM 和OFDMA兩個版本都包含其中。R&S®SMJ100A提供了多種上行下行的雙工能力，既包括FDD，也包括TDD.
用戶界面上，OFDM 和OFDMA模式具有獨立的操作菜單。OFDM具有確定的FFT長度256，因此只能同時使用一組子信道。這里值得注意的是，不同的數據突發可以有單獨的子信道調制。另一方面，OFDMA有大得多的FFT長度2048，因此可以為不同的用戶指定不同的子信道組，反映在OFDMA的子信道配置圖中。
WiMAX系統中OFDM 和OFDMA的配置
連接性 I
前面板：除了觸發輸入外，前面板還有兩個marker輸出，使實驗室設置變得簡單。觸發輸入可以使R&S®SMJ100A依據DUT來定時。Marker輸出因標準不同而輸出不同的信號，例如對GSM/EDGE,可輸出時隙或幀標記，對3GPP FDD可輸出無線幀標記。
連接性 II
遠程控制：R&S®SMJ100A可通過IEC/IEEE總線或LAN遠程控制。LAN接口由于其高的傳輸率而速度更快，并允許通過Windows遠程桌面進行遠程操作。
R&S SMJ100A通過IEC/IEEE總線或LAN接口遠程控制
