鼎陽SIGLENT SHA852A手持頻譜分析儀
名稱：頻譜分析儀
品牌：鼎陽SIGLENT
型號：SHA852A
簡介：主要特性頻譜分析頻率范圍：9 kHz - 3.6GHz / 7.5 GHz天線和電纜測量頻率范圍：100 kHz - 3.6GHz / 7.5 GHz顯示平均噪聲電平 DANL 低于-165 dBm/Hz單邊帶相位噪聲低于-104 dBc/...
申請服務
- 產品介紹
主要特性
頻譜分析頻率范圍：9 kHz - 3.6GHz / 7.5 GHz
天線和電纜測量頻率范圍：100 kHz - 3.6GHz / 7.5 GHz
顯示平均噪聲電平 DANL 低于-165 dBm/Hz
單邊帶相位噪聲低于-104 dBc/Hz， 1 GHz 偏移 10 kHz
全帶寬獨立信號源和前置放大器
典型工作時間 4 小時，3.2 kg凈重

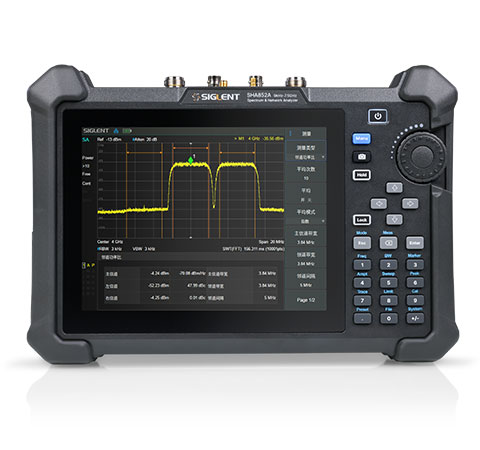

形態更輕盈，多場景適用
SHA852A手持式頻譜分析儀頻率范圍 9 kHz~7.5 GHz，機身更輕盈，適合外出攜帶、手持操作，采用續航長達4小時的電池供電，并且可配置車載充電器和GPS定位功能，能滿足各種場景下的現場測試，如通信基站，汽車OTA測試，頻譜監測等。
采用高集成度設計，可進行信號頻域分析，陸地移動電臺，無線數據網絡測量，線纜、天線、器件測試，EMI干擾等測試。并且其射頻性能優異，DANL低至-165 dBc/Hz，可有效識別小信號，單邊帶相位噪聲僅為<-104 dBc/Hz @1 GHz, 10 kHz offset，媲美臺式頻譜分析儀。

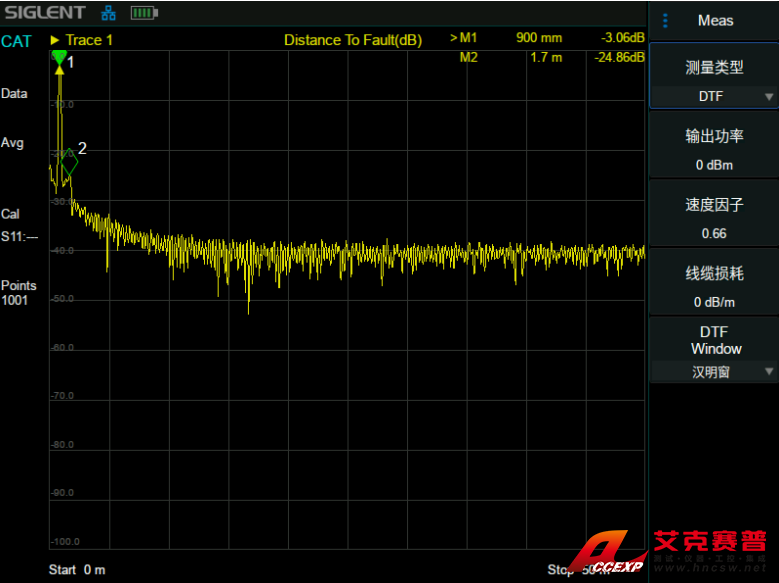

電纜和天線測試模式
SHA852A電纜和天線分析儀模式下可測量的頻率范圍為100 kHz~3.6 GHz；
SHA852A支持故障點距離（DTF）、時域反射計(TDR) 、1端口電纜損耗、2端口插入損耗、回波損耗及VSWR測量功能。

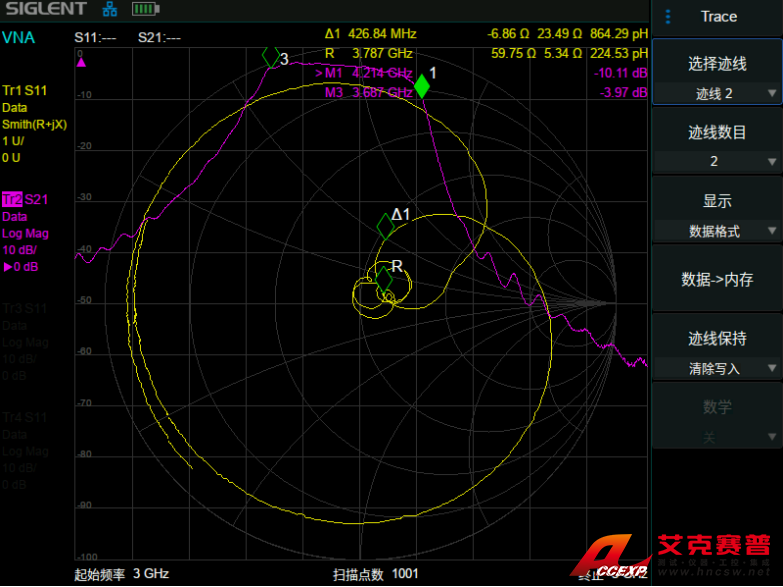

矢量網絡分析模式
SHA852A支持幅度和相位響應同時測量，矢量S11和S21參數同時測量；
SHA852A顯示反射/傳輸系數，回波/插入損耗，相位，群時延，駐波比，Smith圓圖，極坐標圓圖等多種格式。
| 規格參數 | |
| 測量頻率范圍 | SHA851A：9 kHz~3.6 GHz |
| SHA852A：9 kHz~7.5 GHz | |
| 最小分辨率帶寬 | 1 Hz |
| 顯示平均噪聲電平 | -165 dBm/Hz |
| 單邊帶相位噪聲 | <-104 dBc/Hz |
| 三階交調TOI | +16 dbm |
| 頻率分辨率 | 1 Hz |
| 電纜和天線測量模式 | SHA851A：100 kHz~3.6 GHz |
| SHA852A：100 kHz~7.5 GHz | |
| 矢量網絡分析模式 | SHA851A：100 kHz~3.6 GHz |
| SHA852A：100 kHz~7.5 GHz | |
| 高級測量套件（選配） | 信道功率、鄰道功率比、占用帶寬、時域功率、載噪比、諧波分析，三階交調分析，瀑布圖 |
| 型號調制分析（選配） | AM， FM，PM， ASK， FSK， MSK， PSK， QAM |
| 遠程控制接口 | LAN， USB Device， USB Host(USB-GPIB) |
| 遠程控制能力 | SCPI / Labview / IVI based on USB-TMC / VXI-11 / GPIB / Socket / Telnet |
| NI-MAX | |
| Web Browser (HTML 5 Supported) | |
| 顯示 | TFT LCD， 800x600， 8.4英寸多點觸摸屏 |
