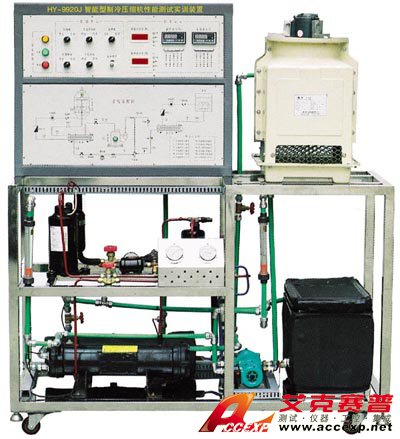

TSI 9920P型智能型制冷壓縮機性能測試實訓裝置
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI 9920P型智能型制冷壓縮機性能測試實訓裝置以可編程控制器PLC為控制核心，依據國家標準GB/T5773-2004《容積式制冷壓縮機性能試驗方法》，以第二制冷劑量熱器法為主要測量法，以水冷冷凝器法為輔助測量法。試驗工況調節、試驗數據...
申請服務
- 產品介紹
一、TSI 9920P型智能型制冷壓縮機性能測試實訓裝置產品概述:
TSI 9920P型智能型制冷壓縮機性能測試實訓裝置以可編程控制器PLC為控制核心，依據國家標準GB/T5773-2004《容積式制冷壓縮機性能試驗方法》，以第二制冷劑量熱器法為主要測量法，以水冷冷凝器法為輔助測量法。試驗工況調節、試驗數據采集及試驗數據處理有手動和自動兩種方式。 適用于各院校制冷專業相關課程的教學實訓。
二、 TSI 9920P型智能型制冷壓縮機性能測試實訓裝置系統特點:
1. 由二套系統組成，一套為壓縮機測試系統，另一套是過冷度調節輔助系統
2. 系統工況的穩定采用PID控制算法和帶預測機制的智能控制算法控制
三、TSI 9920P型智能型制冷壓縮機性能測試實訓裝置技術性能:
1. 輸入電源：三相四線 ～ 380V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜40 00m
3. 裝置容量：＜5k VA
4. 制冷劑：R22
5. 第二制冷劑：R123
6. 制冷量：2.3kW
7. 重 量：100kg
8. 設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，安全符合相關國家標準。
四、 TSI 9920P型智能型制冷壓縮機性能測試實訓裝置配置及技術性能:
實訓裝置主要由控制臺、壓縮機測試系統、過冷度調節輔助系統、主機實訓模塊、溫度采集模塊、壓力變送器及流量傳感器等組成
1. 控制臺
(1) 交流電源
提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有三只指針式交流電壓表，分別指示輸入三相電網電壓值。
(2) 安全保護體系
設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。
(3) 實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定。
2. 壓縮機測試系統
包含被測壓縮機、臥式殼管式冷凝器、冷卻塔、冷凝水循環水泵、視液鏡、干燥過濾器、電子膨脹閥、水量調節閥、儲液器和量熱器等。
3. 過冷度調節輔助系統
由過冷器、循環水泵、水量調節閥、冷卻塔等組成。
4. 測量儀表
1) 指針式電壓表：量程0～450V
(2) 真空壓力表：量程-0.1～1.5MPa
(3) 真空壓力表：量程-0.1～3.5MPa
(4) 數顯溫度表：采用PT100傳感器，測量范圍-50～+150℃
(5) 玻璃轉子流量計：量程為16～160mL/min
(6) 功率表：精度0.5級，可單獨顯示電壓、電流、功率信號
5. 主機實訓模塊
配置西門子CPU224 PLC（AC/DC/RLY）主機，集成數字量 I/O（ 14路數字 量輸入 /10路數字量 輸出） ， 帶1 個RS-485通信口 ，配套PC/PPI編程電纜。
6. 溫度采集模塊
配置西門子EM231模擬量模塊（4路模擬 量輸入 ）、EM232模擬量模塊（2路模擬 量輸 出）。
7. 檢測傳感器
包含壓力變送器及流量傳感器。
五、 TSI 9920P型智能型制冷壓縮機性能測試實訓裝置實訓項目:
1. 了解國標GB/T5773—2004的實訓方法
2. 蒸汽壓縮式制冷循環系統基本結構和工作原理
3. 壓縮機測試系統試驗工況控制
4. 主、輔測制冷量相對誤差測量
5. 制冷機組能效比測量
