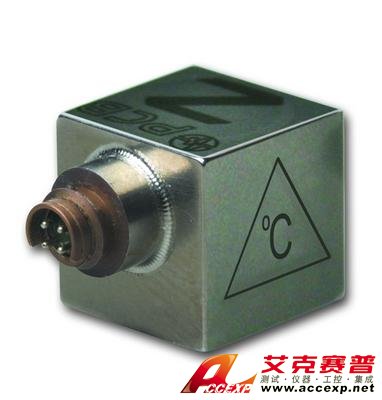

美國PCB 339A30三軸加速度計，UHT-12™，ICP®三軸加速度計，10 mV / g，粘合劑安裝，具有低溫度系數LTC
美國PCB 339A30三軸加速度計參數：
電氣濾波器轉折頻率：> 14 kHz
靈敏度：（±10％）10 mV / g（1.02 mV /（m /s²））
測量范圍：±500 g pk（±4905 m /s²pk）
電氣連接器：8-36 4針
|
美國PCB 339A30三軸加速度計性能 |
|
靈敏度（±10％） |
10毫伏/克 |
1.02 mV /（m /s²） |
|
|
測量范圍 |
±500克峰 |
±4905 m /s²包 |
|
|
頻率范圍（±5％） |
2至8000 Hz |
2至8000 Hz |
|
|
共振頻率（x軸或y軸） |
≥25kHz |
≥25kHz |
|
|
共振頻率（z軸） |
≥55kHz |
≥55kHz |
|
|
過濾器類型（單極） |
低通 |
低通 |
|
|
電氣過濾器滾降 |
6 dB /八度 |
6 dB /八度 |
|
|
電氣濾波器轉折頻率 |
> 14 kHz |
> 14 kHz |
|
|
寬帶分辨率（1至10000 Hz） |
0.008克rms |
0.078 m /s²均方根 |
[1] |
|
非線性 |
≤0.5％ |
≤0.5％ |
|
|
橫向靈敏度 |
≤5％ |
≤5％ |
|
|
環境因素 |
|
過載極限（沖擊） |
±5000克峰 |
±49050 m /s²包 |
|
|
溫度范圍（工作） |
-65至+325°F |
-54至+163°C |
|
|
溫度響應 |
見圖表 |
見圖表 |
[1] |
|
溫度靈敏度 |
≤0.011％/°F |
≤0.020％/°攝氏度 |
|
|
電的 |
|
勵磁電壓 |
18至30 VDC |
18至30 VDC |
|
|
恒流勵磁 |
2至20 mA |
2至20 mA |
|
|
輸出阻抗 |
≤200歐姆 |
≤200歐姆 |
|
|
輸出偏置電壓（室溫） |
7至12 VDC |
7至12 VDC |
|
|
放電時間常數 |
0.6至2秒 |
0.6至2秒 |
|
|
建立時間（偏差的10％以內） |
<3秒 |
<3秒 |
|
|
頻譜噪聲（1 Hz） |
1700微克/√Hz |
16660（µm / sec 2）/√Hz |
[1] |
|
頻譜噪聲（10 Hz） |
500微克/√Hz |
4900（µm / sec 2）/√Hz |
[1] |
|
頻譜噪聲（100 Hz） |
200微克/√Hz |
1960（µm / sec 2）/√Hz |
[1] |
|
頻譜噪聲（1 kHz） |
100微克/√Hz的 |
980（µm / sec 2）/√Hz |
[1] |
|
物理 |
|
感應元件 |
UHT-12™ |
UHT-12™ |
|
|
感應幾何 |
剪力 |
剪力 |
|
|
筑屋材料 |
鈦 |
鈦 |
|
|
封口 |
密閉 |
密閉 |
|
|
尺寸-高度 |
0.4英寸 |
10.2毫米 |
|
|
尺寸-長度 |
0.4英寸 |
10.2毫米 |
|
|
尺寸-寬度 |
0.4英寸 |
10.2毫米 |
|
|
重量 |
0.14盎司 |
4克 |
[1] |
|
電連接器 |
8-36 4針 |
8-36 4針 |
|
|
電氣連接位置 |
側 |
側 |
|
|
安裝 |
膠粘劑 |
膠粘劑 |
|
|
