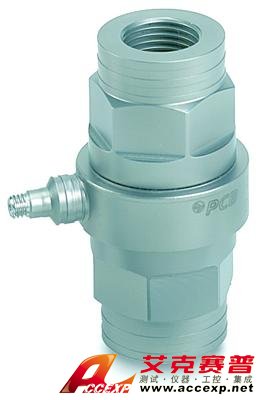

美國PCB 225C力傳感器，LinkICP®石英力傳感器，重量35k磅，張力12k磅，0.14 mV / lb
美國PCB 225C力傳感器參數：
測量范圍：35000磅（155.69 kN）
靈敏度：（±15％）0.14 mV / lb（31.47 mV / kN）
低頻響應：（-5％）0.0003 Hz
上限頻率：6000 Hz
溫度范圍：-65至+250°F（-54至+121°C）
安裝螺紋：3/4-16母
|
美國PCB 225C力傳感器性能 |
|
靈敏度（±15％） |
0.14毫伏/磅 |
31.47毫伏/ kN |
|
|
測量范圍（壓縮） |
35000磅 |
155.69千牛 |
|
|
測量范圍（張力） |
12000磅 |
53.38牛 |
|
|
最大靜力（壓縮） |
42500磅 |
189.05千牛 |
|
|
最大靜力（張力） |
15000磅 |
66.73牛 |
|
|
寬帶分辨率（1至10000 Hz） |
0.1 lb-rms |
0.445 N-rms |
[2] |
|
低頻響應（-5％） |
0.0003赫茲 |
0.0003赫茲 |
[3] |
|
上限頻率 |
6000赫茲 |
6000赫茲 |
[4] |
|
非線性 |
≤1.5％FS |
≤1.5％FS |
[1] |
|
環境因素 |
|
溫度范圍 |
-65至+250°F |
-54至+121°C |
|
|
溫度靈敏度 |
≤0.03％/華氏度 |
≤0.054％/攝氏度 |
|
|
電的 |
|
放電時間常數（在室溫下） |
≥2000秒 |
≥2000秒 |
|
|
勵磁電壓 |
20至30 VDC |
20至30 VDC |
|
|
恒流勵磁 |
2至20 mA |
2至20 mA |
|
|
輸出阻抗 |
≤100歐姆 |
≤100歐姆 |
|
|
輸出偏置電壓 |
8至14 VDC |
8至14 VDC |
|
|
頻譜噪聲（1 Hz） |
0.0204磅/√Hz |
0.0911牛頓/√Hz |
[2] |
|
頻譜噪聲（10 Hz） |
0.00986磅/√Hz |
0.0440N√Hz |
[2] |
|
頻譜噪聲（100 Hz） |
0.00328磅/√Hz |
0.0146牛頓/√Hz |
[2] |
|
頻譜噪聲（1000 Hz） |
0.00110磅/√Hz |
0.00491牛頓/√Hz |
[2] |
|
輸出極性（壓縮） |
正 |
正 |
|
|
物理 |
|
剛性 |
6磅/微米 |
1.05 kN /微米 |
[2] |
|
尺寸-直徑 |
1.58英寸 |
40.13毫米 |
|
|
尺寸-高度 |
3.00英寸 |
76.2毫米 |
|
|
重量 |
14.5盎司 |
412克 |
|
|
筑屋材料 |
不銹鋼 |
不銹鋼 |
|
|
封口 |
密閉 |
密閉 |
|
|
電連接器 |
10-32同軸插孔 |
10-32同軸插孔 |
|
|
電氣連接位置 |
側 |
側 |
|
|
安裝螺紋 |
3/4-16 |
3/4-16 |
|
|
