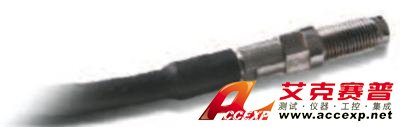

美國PCB 115A04高溫壓力傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 115A04高溫壓力傳感器在最高溫度下設計用于操作。它們可以由石英元件（112、115、116系列）或UHT-12™元件（176系列）構成。石英傳感器在不冷卻的情況下，在壓縮機和泵上的最高溫度為+750°F（+399...
申請服務
- 產品介紹
美國PCB 115A04高溫壓力傳感器在最高溫度下設計用于操作。它們可以由石英元件（112、115、116系列）或UHT-12™元件（176系列）構成。石英傳感器在不冷卻的情況下，在壓縮機和泵上的最高溫度為+750°F（+399°C）。可以提供特殊的安裝適配器以適合現有的安裝孔?？墒褂盟溥m配器來提供較低溫度的熱穩定環境，從而允許傳感器在超出其正常工作范圍的應用中運行。UHT-12™傳感器可在不冷卻至+1200ºF（+650ºC）的渦輪機的情況下運行。建議將硬線電纜用于+500°F（+260°C）以上的工作溫度。電纜可以焊接到傳感器，以在加壓環境中運行。所有這些功能確保了在高溫環境下的可靠運行。
美國PCB 115A04高溫壓力傳感器特點：
- 激光焊接，密封外殼
- 熔融陶瓷絕緣連接器
- 內部加速度補償使振動靈敏度最小化
- 室溫下提供校準，熱系數高達工作溫度
美國PCB 115A04高溫壓力傳感器參數：
- 測量范圍：3500 psi（241.4 bar）
- 靈敏度：（±15％）1.40 pC / psi（20.3 pC / bar）
- 感應元件：UHT-12™
- 溫度范圍：-4至+662°F（-20至+350°C）
- 電氣連接器：M4 x .35同軸
- 重量：.085盎司（2.4克）
| 美國PCB 115A04高溫壓力傳感器性能 | |||
| 靈敏度（±15％） | 1.40 pC /磅 | 20.3 pC /巴 | |
| 測量范圍 | 3500磅/平方英寸 | 241.4巴 | |
| 最大壓力 | 4350磅/平方英寸 | 300巴 | |
| 共振頻率 | > 125 kHz | > 125 kHz | |
| 非線性度 | ≤0.3％FS | ≤0.3％FS | |
| 環境方面 | |||
| 加速度靈敏度 | <0.007磅/克 | <0.0005巴/克 | |
| 溫度范圍（工作） | -4至+662°F | -20至+350°C | |
| 溫度范圍（生存極限） | -58至+752°F | -50至+400°C | |
| 熱靈敏度偏移（20至+250°C） | 2％ | 2％ | [1] |
| 熱靈敏度偏移（20至+350ºC） | 5％ | 5％ | [1] |
| 熱靈敏度偏移（200°C±50°C） | 1％ | 1％ | [1] |
| 熱力學誤差（ΔPmi） | <2％ | <2％ | [2] |
| 熱力學誤差（ΔPmax） | <1％ | <1％ | [2] |
| 熱力學誤差（ΔP（短期漂移）） | <7.25磅/平方英寸 | <0.5巴 | [2] |
| 最大沖擊 | 2000克/包 | 19600 m /s²包 | |
| 電的 | |||
| 電容（帶電纜） | 120 pF | 120 pF | [1] |
| 絕緣電阻（室溫） | > 10000000000000歐姆 | > 10000000000000歐姆 | |
| 物理 | |||
| 感應元件 | UHT-12™ | UHT-12™ | |
| 感應幾何 | 壓縮 | 壓縮 | |
| 筑屋材料 | 17-4不銹鋼 | 17-4不銹鋼 | |
| 膜片 | 17-4不銹鋼 | 17-4不銹鋼 | |
| 封口 | 焊接密封 | 焊接密封 | |
| 電連接器 | M4 x .35同軸 | M4 x .35同軸 | [3] |
| 電纜長度 | 3.3英尺 | 1米 | |
| 重量（不含電纜） | .085盎司 | 2.4克 |
|
