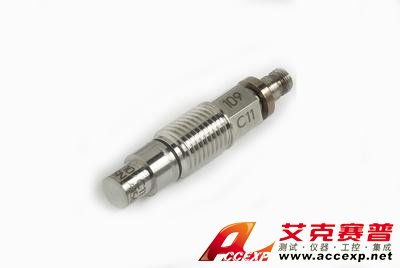

美國PCB 109C11高壓彈道傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 109C11高壓彈道傳感器采用了固定的浮動夾緊螺母和更穩定的結構，以提高準確性，可靠性和較低的熱瞬態靈敏度。它們由石英傳感元件，內置微電子器件和一體式機加工陶瓷涂層膜片組成，具有更高的耐用性，超量程能力，高頻響應和改善的線性度。
申請服務
- 產品介紹
PCB®提供了一整套帶集成電子裝置的高壓彈道傳感器。它們通過PCB®恒流信號調理器工作，并提供高電壓，低阻抗輸出。美國PCB 109C11高壓彈道傳感器非常適合長電纜以及在骯臟的工廠或現場環境中運行的應用。
美國PCB 109C11高壓彈道傳感器采用了固定的浮動夾緊螺母和更穩定的結構，以提高準確性，可靠性和較低的熱瞬態靈敏度。它們由石英傳感元件，內置微電子器件和一體式機加工陶瓷涂層膜片組成，具有更高的耐用性，超量程能力，高頻響應和改善的線性度。
美國PCB 109C11高壓彈道傳感器是加速度補償的ICP®傳感器，適用于高能量，高頻應用，例如在極端沖擊條件下的爆震，密閉炸彈燃燒和爆炸測量。
美國PCB 109C11高壓彈道傳感器參數：
- 測量范圍：80000 psi（552000 kPa）
- 靈敏度：（±15％）0.07 mV / psi（0.010 mV / kPa）
- 共振頻率：> = 400 kHz（> = 400 kHz）
- 電氣連接器：10-32同軸插孔
- 重量：0.6盎司（17克）
| 美國PCB 109C11高壓彈道傳感器性能 | |||
| 測量范圍 | 80000磅/平方英寸 | 552000千帕 | |
| 有用的超范圍 | 100000磅/平方英寸 | 690000千帕 | |
| 靈敏度（±15％） | 0.07毫伏/磅 | 0.010毫伏/千帕 | |
| 最大壓力 | 125000磅/平方英寸 | 862000千帕 | |
| 解析度 | ≤2.0磅/平方英寸 | ≤13.8千帕 | |
| 共振頻率 | ≥400kHz | ≥400kHz | |
| 上升時間 | ≤2µs | ≤2µs | |
| 非線性度 | ≤2.0％FS | ≤2.0％FS | [1] |
| 環境方面 | |||
| 加速度靈敏度 | ≤0.02psi /克 | ≤0.015kPa /（m /s²） | |
| 溫度范圍（工作） | -100至+275°F | -73至+135°C | |
| 溫度靈敏度 | ≤0.07％/°F | ≤0.126％/°C的 | |
| 最高閃光溫度 | 3000°F | 1650°攝氏度 | |
| 最大震動 | 2000克/包 | 19620 m /s²包 | |
| 最大沖擊 | 50000公斤 | 490330 m /s²包 | |
| 電的 | |||
| 輸出極性（正壓） | 正 | 正 | |
| 放電時間常數（在室溫下） | ≥2000秒 | ≥2000秒 | |
| 勵磁電壓 | 20至30 VDC | 20至30 VDC | |
| 恒流勵磁 | 2至20 mA | 2至20 mA | |
| 輸出阻抗 | ≤100歐姆 | ≤100歐姆 | |
| 輸出偏置電壓 | 8至14 VDC | 8至14 VDC | |
| 物理 | |||
| 感應幾何 | 壓縮 | 壓縮 | |
| 感應元件 | 石英 | 石英 | |
| 筑屋材料 | C-300 | C-300 | |
| 膜片 | C-300 | C-300 | [2] |
| 封口 | 環氧膠 | 環氧膠 | |
| 電連接器 | 10-32同軸插孔 | 10-32同軸插孔 | |
| 重量 | 0.6盎司 | 17克 |
|
