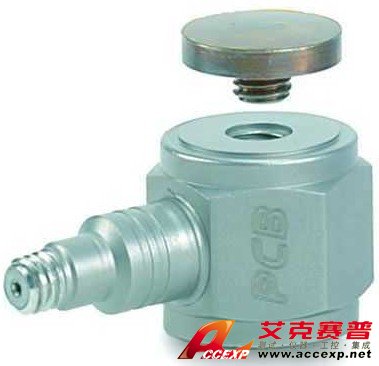

美國PCB 333B40 加速度傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 333B40 是PCB壓電公司生產的加速度傳感器。美國PCB 333B40 加速度傳感器分辨率高，具有良好的相位匹配性，適用于多通道模態分析、結構振動試驗、汽車NVH、白車身實驗、飛機GVT等。 ICP 結構測試型加速度傳感器 ...
申請服務
- 產品介紹
美國PCB 333B40 是PCB壓電公司生產的加速度傳感器。美國PCB 333B40 加速度傳感器分辨率高，具有良好的相位匹配性，適用于多通道模態分析、結構振動試驗、汽車NVH、白車身實驗、飛機GVT等。
| ICP® 結構測試型加速度傳感器 | |||||||
| 型號 | 靈敏度 | 頻率范圍（±10%） | 量程 | 分辨率 | 溫度范圍 | 輸出接頭 | 重量(g) |
| 333B | 100mV/g | 2Hz∼1KHz | ±50g pk | 0.00007g rms | -18∼+66℃ | 3-pin | 5.6 |
| 333B30 | 100mV/g | 0.5Hz∼3KHz | ±50g pk | 0.00015g rms | -18∼+66℃ | 10-32 側端 | 4 |
| 333B31 | 100mV/g | 0.5Hz∼3KHz | ±50g pk | 0.00015g rms | -18∼+66℃ | 10-32 頂端 | 4 |
| 333B32 | 100mV/g | 0.5Hz∼3KHz | ±50g pk | 0.00015g rms | -18∼+66℃ | 10-32 側端 | 4 |
| 333B40 | 500mV/g | 0.5Hz∼3KHz | ±10g pk | 0.00005g rms | -18∼+66℃ | 10-32 側端 | 7.5 |
| 333B42 | 500mV/g | 0.5Hz∼3KHz | ±10g pk | 0.00005g rms | -18∼+66℃ | 10-32 側端 | 7.5 |
| 333B50 | 1000mV/g | 0.5Hz∼3KHz | ±5g pk | 0.00005g rms | -18∼+66℃ | 10-32 側端 | 7.5 |
| 333B52 | 1000mV/g | 0.5Hz∼3KHz | ±5g pk | 0.00005g rms | -18∼+66℃ | 10-32 側端 | 6.8 |
| 結構模態試驗 ICP ®加速度計 | ||||
| 型號 | 333B | 333B30 | 333B31 | 333B32 |
| 靈敏度（±10%） | 100 mV/g ( ± 20%) | 100 mV/g | 100 mV/g | 100 mV/g |
| 量程 | ± 50 g pk | ± 50 g pk | ± 50 g pk | ± 50 g pk |
| 頻響（±5%） | 2-1000 Hz | 0.5-3000 Hz | 0.5-3000 Hz | 0.5-3000 Hz |
| 諧振頻率 | ≥ 5 kHz | ≥ 40 kHz | ≥ 40 kHz | ≥ 40 kHz |
| 相位響應（± 5 °） | 2-1000 Hz | 2-3000 Hz | 2-3000 Hz | 2-3000 Hz |
| 分辨率（1-10 kHz） | 0.00007g rms | 0.00015 g rms | 0.00015 g rms | 0.00015 g rms |
| 線性度 | ≤ 1% | ≤ 1% | ≤ 1% | ≤ 1% |
| 橫向靈敏度 | ≤ 5% | ≤ 5% | ≤ 5% | ≤ 5% |
| 抗沖擊 | ± 3500 g pk | ± 5000 g pk | ± 5000 g pk | ± 5000 g pk |
| 溫度范圍 | -18℃到 66℃ | -18℃到 66℃ | -18℃到 66℃ | -18℃到 66℃ |
| 激勵電壓 | 18-30 VDC | 18-30 VDC | 18-30 VDC | 18-30 VDC |
| 恒流源 | 2-20 mA | 2-20 mA | 2-20 mA | 2-20 mA |
| 輸出電阻 | ≤ 100 ohms | ≤ 300 ohms | ≤ 300 ohms | ≤ 300 ohms |
| 輸出偏置電壓 | 8-12VDC | 7-12VDC | 7-12VDC | 7-12VDC |
| 放電常數 | 0.7-1.3 秒 | 1.0-3.0 秒 | 1.0-3.0 秒 | 1.0-3.0 秒 |
| 外殼材料 | 聚合塑料 | 鈦 | 鈦 | 鈦 |
| 重量 | 5.6gm | 4.0gm | 4.0gm | 4.0gm |
| 尺寸（高×長×寬）mm | 21.4 × 12.2* | 10.2 × 16.0 × 10.2 | 14.5 × 11.2* | 10.2 × 16.0 × 10.2 |
| 接頭 | 3 針接頭 | 10-32 | 10-32 | 10-32 |
| 接頭位置 | 底端 | 側端 | 頂端 | 側端 |
| 安裝螺紋 | 插頭 | 5-40 | 粘貼 | 粘貼 |
| 提供附件（免費） | ||||
| 石蠟 | ―― | 080A109 | 080A109 | 080A109 |
| 粘貼底座 | ―― | 080A25 | ―― | ―― |
| NIST 校準證書 | ACS-2 | ACS-1 | ACS-1 | ACS-1 |
| 前綴選項 | T, TLA, TLB, TLC | T, TLA, TLB, TLC | N, T | T, TLA, TLB, TLC |
