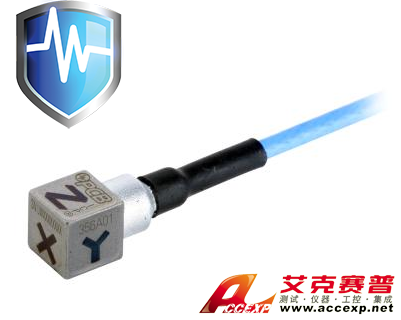

美國PCB 356A03 微型壓電三軸加速度傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 356A03 微型壓電三軸加速度傳感器特性： 靈敏度：（20％）10毫伏/克（1.02毫伏/（米/秒）） 測量范圍：500克PK（4905米/秒峰） 寬帶解決方案：0.003克均方根（0.03米/秒RMS） 頻率范圍：（5％）為...
申請服務
- 產品介紹
靈敏度：（±20％）10毫伏/克（1.02毫伏/（米/秒²））
測量范圍：±500克PK（±4905米/秒²峰）
寬帶解決方案：0.003克均方根（0.03米/秒²RMS）
頻率范圍：（±5％）為2〜8000赫茲
電連接器：整體電纜
| 美國PCB 356A03 微型壓電三軸加速度傳感性能 | |||
| 靈敏度（±20％） | 10毫伏/ G | 1.02毫伏/（米/秒²） | |
| 測量范圍 | ±500克PK | ±4905米/秒²PK | |
| 頻率范圍（±5％）（Y或Z軸） | 2至8000赫茲 | 2至8000赫茲 | |
| 頻率范圍（±5％）（x軸） | 2至5000Hz | 2至5000Hz | |
| 頻率范圍（+1 dB為單位）（x軸） | ≥8千赫 | ≥8千赫 | |
| 諧振頻率 | ≥50千赫 | ≥50千赫 | |
| 寬帶解決方案（1〜10000赫茲） | 0.003克有效值 | 0.03米/秒²RMS | [1] |
| 非線性 | ≤1％ | ≤1％ | [2] |
| 橫向靈敏度 | ≤5％ | ≤5％ | |
| 環境的 | |||
| 過載限制（沖擊） | ±5000克PK | ±49050米/秒²PK | |
| 溫度范圍（工作） | -65至+250°F | -54至+121℃， | |
| 溫度響應 | 見圖表％/°F | 見圖表％/°F | [1] |
| 電動 | |||
| 激勵電壓 | 22至30 VDC | 22至30 VDC | |
| 恒流激勵 | 2至20毫安 | 2至20毫安 | |
| 輸出阻抗 | ≤100歐姆 | ≤100歐姆 | |
| 輸出偏壓 | 9到16伏直流 | 9到16伏直流 | |
| 放電時間常數 | 0.24至1.0秒 | 0.24至1.0秒 | |
| 穩定時間（10內偏置％） | <3秒 | <3秒 | |
| 頻譜噪聲（1赫茲） | 1200微克/√Hz的 | 11772（微米/秒2）/√Hz的 | [1] |
| 頻譜噪聲（10赫茲） | 300微克/√Hz的 | 2943（微米/秒2）/√Hz的 | [1] |
| 頻譜噪聲（100赫茲） | 100微克/√Hz的 | 981（微米/秒2）/√Hz的 | [1] |
| 頻譜噪音（1千赫） | 30微克/√Hz的 | 294（微米/秒2）/√Hz的 | [1] |
| 物理 | |||
| 傳感元件 | 陶瓷的 | 陶瓷的 | |
| 傳感幾何 | 剪斷 | 剪斷 | |
| 外殼材料 | 鈦 | 鈦 | |
| 封口 | 密閉 | 密閉 | |
| 尺寸 - 高度 | 0.25英寸 | 6.35毫米 | |
| 尺寸 - 長 | 0.25英寸 | 6.35毫米 | |
| 尺寸 - 寬 | 0.25英寸 | 6.35毫米 | |
| 重量（不帶電纜） | 0.04盎司 | 1.0克 | [1] |
| 電連接器 | 整體電纜 | 整體電纜 | |
| 電氣連接位置 | 側 | 側 | |
| 電纜端接 | 1 / 4-28 4針杰克 | 1 / 4-28 4針杰克 | |
| 電纜長度 | 5英尺 | 1.5米 | |
| 電纜類型 | 034 4康德屏蔽 | 034 4康德屏蔽 | |
| 安裝 | 膠粘劑 | 膠粘劑 | |
