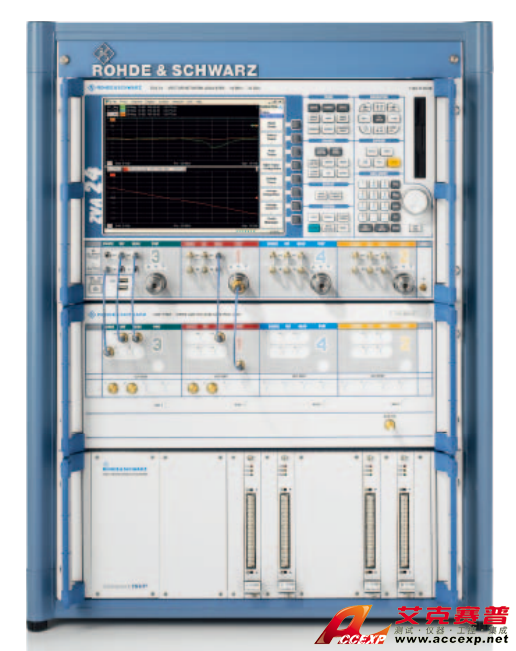

羅德與施瓦茨 R&S TS6710 TRM雷達測試系統
名稱：網絡分析測試儀
品牌：
型號：
簡介：羅德與施瓦茨 RS TS6710 TRM雷達測試系統允許最新技術有源相控陣 (AESA) 雷達設備制造商在開發和生產中對收發模塊 (TRM) 進行快速、自動射頻測量。隨系統提供的測試案例可根據用戶要求進行調整，例如允許對模塊進行自動控制。 ...
申請服務
- 產品介紹
羅德與施瓦茨 R&S TS6710 TRM雷達測試系統允許最新技術有源相控陣 (AESA) 雷達設備制造商在開發和生產中對收發模塊 (TRM) 進行快速、自動射頻測量。隨系統提供的測試案例可根據用戶要求進行調整，例如允許對模塊進行自動控制。
最新技術的有源相控陣 (AESA) 雷達中包含數千個TRM模塊，而且在開發和生產中每個TRM模塊必須單獨進行測試。為了處理大量的不同測量和參數，測試需要實現高度的自動化。
羅德與施瓦茨 R&S TS6710 TRM雷達測試系統是一款全能型解決方案，可提供極短的測試時間，以確保生產中達到所需的高產能。另外，它允許對測量過程進行靈活的配置。這些功能可幫助制造商開發模塊、降低生產周期和使生產更加高效。
基于提供的測試源代碼，可由羅德與施瓦茨或客戶專家來對測試案例進行調整，從而獲得最佳測試性能。由于客戶可以調整測試內容，因而便于客戶保護自己的知識產權。由于參數范圍很寬，羅德與施瓦茨 R&S TS6710 TRM雷達測試系統支持多種應用領域的TRM測量，例如由于支持的頻段很寬，可測量將來的寬帶雷達設備。
測試時間非常短，例如在生產中每個模塊測試時間通常為15秒
每個測試系統可選擇擴展為八個DUT
提供用戶自配置測試運行的測試時序
標準測試案例有完整的源代碼
可進行測試的優化定制
由一家廠商提供全套解決方案
基于羅德與施瓦茨的標準組件
供射頻測量使用的¸ZVA高端網絡分析儀
R&S CompactTSVP可提供與TRM的快速通信
R&S OSP-TRM可進行射頻信號調理和DUT多路復用
以下是艾克賽普為您介紹羅德與施瓦茨 R&S TS6710 TRM雷達測試系統的簡要技術參數，如有相關問題，歡迎咨詢。0731-84284278 84284378。
最新技術的有源相控陣 (AESA) 雷達中包含數千個TRM模塊，而且在開發和生產中每個TRM模塊必須單獨進行測試。為了處理大量的不同測量和參數，測試需要實現高度的自動化。
羅德與施瓦茨 R&S TS6710 TRM雷達測試系統是一款全能型解決方案，可提供極短的測試時間，以確保生產中達到所需的高產能。另外，它允許對測量過程進行靈活的配置。這些功能可幫助制造商開發模塊、降低生產周期和使生產更加高效。
基于提供的測試源代碼，可由羅德與施瓦茨或客戶專家來對測試案例進行調整，從而獲得最佳測試性能。由于客戶可以調整測試內容，因而便于客戶保護自己的知識產權。由于參數范圍很寬，羅德與施瓦茨 R&S TS6710 TRM雷達測試系統支持多種應用領域的TRM測量，例如由于支持的頻段很寬，可測量將來的寬帶雷達設備。
測試時間非常短，例如在生產中每個模塊測試時間通常為15秒
每個測試系統可選擇擴展為八個DUT
提供用戶自配置測試運行的測試時序
標準測試案例有完整的源代碼
可進行測試的優化定制
由一家廠商提供全套解決方案
基于羅德與施瓦茨的標準組件
供射頻測量使用的¸ZVA高端網絡分析儀
R&S CompactTSVP可提供與TRM的快速通信
R&S OSP-TRM可進行射頻信號調理和DUT多路復用
以下是艾克賽普為您介紹羅德與施瓦茨 R&S TS6710 TRM雷達測試系統的簡要技術參數，如有相關問題，歡迎咨詢。0731-84284278 84284378。
| 射頻技術規格 | ||
| 頻段 | 1 GHz至24 GHz | |
| TRM最大輸出功率 | 5 µs脈寬，最大占空比2.5% | 50 W |
| 測試系統最大輸出功率 | –2 dBm | |
| 雜散發射測量的動態范圍 | ≤ –60 dBc | |
| 分辨率 | 脈沖形狀測量 | 30 ns |
| 典型測試時間 |
完整特性測量 (25 000個測量值) |
< 4 min |
|
主要參數測量 (2500個測量值，常規生產測試) |
< 15 s | |
| TRM控制 | ||
| RM數字控制 |
J 40 MHz時鐘頻率 J 可編程電平 J 內部存儲高達64M pattern的數字命令 J 實時響應評估 |
|
| 被測件電源 | 當前測量可多通道測量 | ≤ 50 V，50 W |
