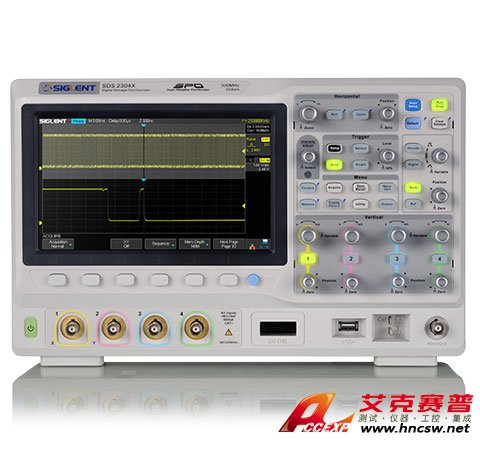

鼎陽SIGLENT SDS2302X熒光示波器
名稱：示波器
品牌：
型號：
簡介：鼎陽SIGLENT SDS2302X熒光示波器規格參數 帶寬 300 MHz 實時采樣率 2 GSa/s 通道數 2+ EXT 存儲深度 140 Mpts/CH 最高波形捕獲率 500,000 wfm/s（Sequence模式） 垂直分辨率...
申請服務
- 產品介紹
鼎陽SIGLENT SDS2302X熒光示波器規格參數 |
|
| 帶寬 | 300 MHz |
| 實時采樣率 | 2 GSa/s |
| 通道數 | 2 + EXT |
| 存儲深度 | 140 Mpts/CH |
| 最高波形捕獲率 | 500,000 wfm/s（Sequence模式） |
| 垂直分辨率 | 8 bit（ERES 模式下，等效分辨率可達11 bit） |
| 輸入阻抗 | 1 MΩ || 20 pF,50 Ω |
| 時基范圍 | 1.0 ns/div ~ 50 s/div ROLL: 50 ms ~ 50 s/div |
| 觸發類型 | 邊沿（Edge）、斜率（Slope）、脈寬（Pulse width）、窗口（Window）、欠幅（Runt）、間隔（Interval）、超時（Dropout）、碼型（Pattern）、視頻（Video） |
| 串行數據解碼類型 | IIC, SPI, UART/RS232, CAN, LIN |
| 16路數字通道（選配） | 最高采樣率 500 Msa/s，存儲深度 14 Mpts/CH |
| 數學運算 | A +B、A-B、A*B、A/B、FFT、Diff、Intg、Sqrt |
| 自動測量 | 37 種自動測量功能，支持測量統計、Gating 測量、Math測量、History 測量和 Ref 測量 |
| 外部存儲 | 位圖存儲（.BMP）、CSV、二進制波形數據（.BIN）、設置存儲（.SET）、Matlab 數據文件（.DAT） |
| 接口 | USB Host、USB Device、LAN、Pass/Fail、Trigger Out |
| 屏幕 | 8 英寸 TFT-LCD 屏，分辨率 800*480 |
| 最大輸入電壓 | 1 MΩ ≤ 400 Vpk(DC + Peak AC <=10 kHz) |
| 50 Ω ≤ 5 Vrms | |
| 尺寸 | 352 mm * 128 mm * 224 mm（長、寬、高） |
| 重量 | 2 通道凈重 3.4 Kg，4 通道凈重 3.6 Kg |
| 2 通道毛重 4.9 Kg，4 通道毛重 5.2 Kg | |
創新的SPO架構
傳統的數字示波器，波形數據處理、顯示都在CPU中完成，CPU成為整個數據采集、處理和顯示的瓶頸。基于SPO架構的鼎陽SIGLENT SDS2302X熒光示波器采用了SIGLENT自主創新的波形采集、圖像處理引擎，利用FPGA完成波形的處理和顯示，實現了

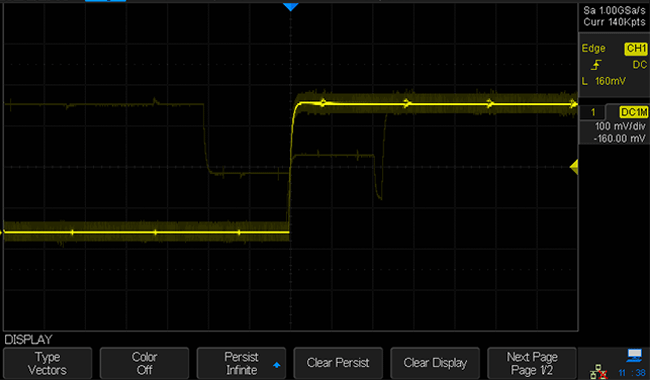

波形捕獲率高達500,000幀/秒-使示波器能快速捕獲到低概率事件
256級波形輝度等級及色溫顯示

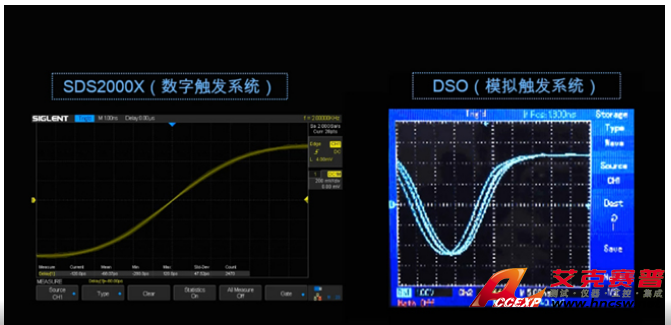

數字觸發-低抖動、高觸發靈敏度
存儲深度達140 Mpts
利用這些特性，用戶可快速發現偶發的毛刺和異常信號，查找出問題根源。
順序模式(Sequence)
順序模式將波形存儲空間分成多段，每段空間存儲一個觸發幀，最大可以采集80,000個觸發事件，在Sequence周期內可最大限度地降低死區時間（小至2μs）,提高對異常事件的捕獲概率。
Sequence模式下采集的波形也可以通過歷史模式（History）進行回放。

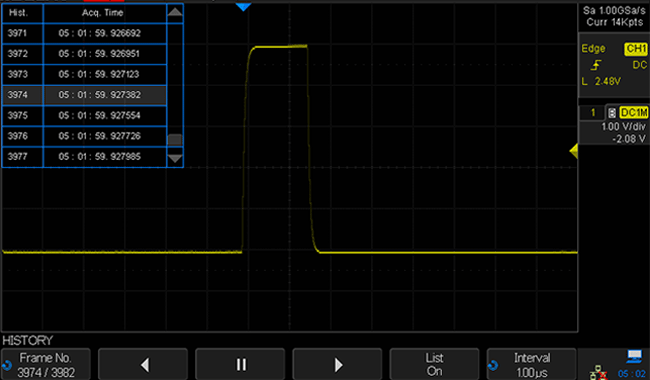

歷史模式（History）
后臺運行的歷史模式最大可記錄80,000幀波形，并且可查看每幀波形的時間戳。
歷史波形自動實時錄制，隨時可回放歷史波形觀察異常事件，并通過光標或測量參數快速定位問題來源。
按下面板上的“History”按鍵可以快速啟動該功能。

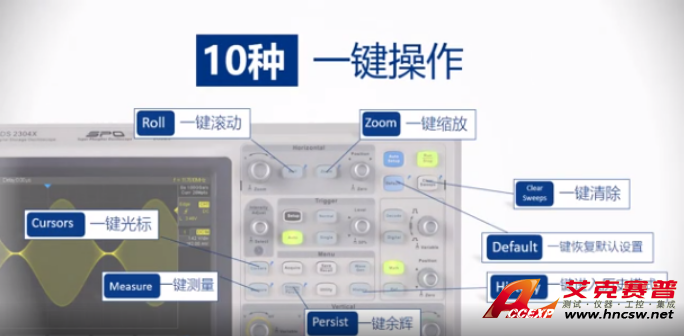

集成10種一鍵操作
鼎陽SIGLENT SDS2302X熒光示波器把用戶最常用的功能做成了一鍵操作，共計10種，分別為一鍵縮放，一鍵滾動，一鍵打印，一鍵余輝，一鍵測量，一鍵進入歷史模式，一鍵恢復默認設置，一鍵光標，一鍵清除，一鍵自動捕獲。

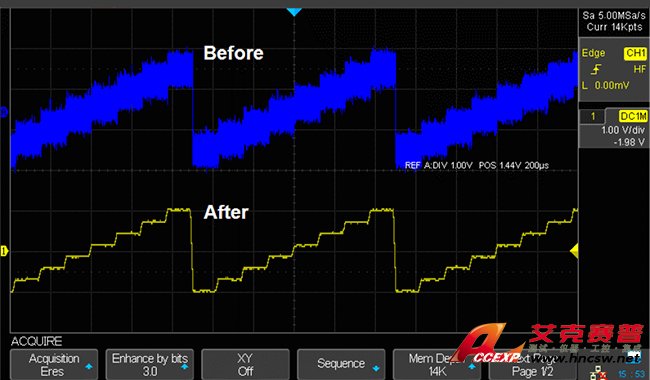

ERES增強分辨率模式
ERES采集模式能有效提高信噪比，并且不像平均模式那樣依賴于信號的周期性和觸發點的穩定。
鼎陽SIGLENT SDS2302X熒光示波器支持ERES模式，等效分辨率可達11 bit。
