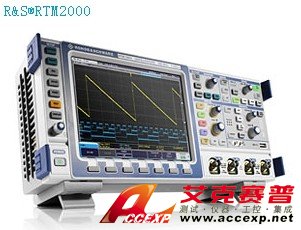

R&S RTM2052 數字示波器
名稱：示波器
品牌：
型號：
簡介：德國羅德與施瓦茨RS公司 RTM2052數字示波器具有500MHz帶寬，2通道測量。RTM2052使用簡便，快速獲得可靠結果，是用戶對臺式示波器的期望。羅德與施瓦茨公司提供的解決方案：RSRTM。用戶現在能夠在一臺示波器獲得兩倍的顯示空間，...
申請服務
- 產品介紹
德國羅德與施瓦茨R&S公司 RTM2052數字示波器具有500MHz帶寬，2通道測量。RTM2052使用簡便，快速獲得可靠結果，是用戶對臺式示波器的期望。羅德與施瓦茨公司提供的解決方案：R&S®RTM。用戶現在能夠在一臺示波器獲得兩倍的顯示空間，快速開啟重要功能，當其他示波器還在啟動時，R&S®RTM已給出測量結果，觀測其他產品淹沒在噪聲中的微小信號。除了用作通用測量和分析工具外，R&S®RTM系列示波器具有特殊功能，可以在調試和信號分析過程中幫助用戶快速獲得期望的結果。如QuickMeas快速測量功能，只需按下一次按鍵，信號的主要測量值即可在波形上顯示出來，并不斷實時更新。
R&S®RTM2000系列示波器是許多不同應用的理想選擇，包括嵌入式硬件的開發、生產和維修。
作為示波器的藝術的代表，R&S®RTM示波器可以滿足工程師對臺式示波器日益增長的需求，在一臺儀器中提供時域、頻譜、總線協議和邏輯分析功能：
時域信號分析：具有高靈敏度，能夠檢測到采用其他示波器可能被淹沒在噪聲中的信號
頻譜分析：采用集成的快速傅立葉變換(FFT)，快速、可靠地檢測信號頻譜中的錯誤
邏輯分析：具有5Gs/s采樣率的20 M存儲深度，能夠詳細分析數字信號細節
總線協議分析：輕松觸發和解碼各種串行總線
R&S®RTM2000系列示波器具有350MHz或500 MHz帶寬，提供最高5Gs/s的采樣率和最大20 M的存儲深度。即使是面對長波形序列，也可以提供采樣率分辨率，精確顯示信號細節。系列型號如下：
型號 主機 帶寬 通道數
R&S®RTM2032 350 MHz 2
R&S®RTM2034 350 MHz 4
R&S®RTM2052 500 MHz 2
R&S®RTM2054 500 MHz 4
R&S®RTM系列示波器能夠支持串行總線協議的觸發和解碼，支持的接口包 括：I2C、SPI、UART/RS-232、I2S和CAN/LIN。擁有這一能力使它成為檢驗和調試嵌入式設計的理想工具。
協議分析工具
串行總線信號除了用戶數據以外，還包括控制、地址和時鐘信息。因此，調試使用串行數據總線的系統一般需要額外軟件支持。如果示波器能夠對正在使用的串行協議內容觸發，并且能夠顯示解碼的消息，隔離出特定總線事件會容易許多。
R&S®RTM系列示波器為串行總線協議觸發和解碼提供通用工具。支持的接口包括I2C、SPI、UART/RS-232、I2S和 CAN/LIN。擴展的觸發能力幫助捕獲相關事件。例如，對于 I2C消息，R&S®RTM系列示波器能夠對具有特定數據內容的指定地址觸發。協議被解碼并以ASCII、二進制、十六進制或十進制數據格式顯示。為了方便分析，以多種顏色突出顯 示消息的不同部分（地址，數據，起始位等）一個有用的特點是：隨著縮放倍數增加，顯示的解碼信息越加詳細。解碼的數據也可以用表格格式顯示。可以在表格和解碼的信號間切換視圖。使用設備表可以解碼和顯示節點信息。
R&S®RTM2000系列示波器是許多不同應用的理想選擇，包括嵌入式硬件的開發、生產和維修。
作為示波器的藝術的代表，R&S®RTM示波器可以滿足工程師對臺式示波器日益增長的需求，在一臺儀器中提供時域、頻譜、總線協議和邏輯分析功能：
時域信號分析：具有高靈敏度，能夠檢測到采用其他示波器可能被淹沒在噪聲中的信號
頻譜分析：采用集成的快速傅立葉變換(FFT)，快速、可靠地檢測信號頻譜中的錯誤
邏輯分析：具有5Gs/s采樣率的20 M存儲深度，能夠詳細分析數字信號細節
總線協議分析：輕松觸發和解碼各種串行總線
R&S®RTM2000系列示波器具有350MHz或500 MHz帶寬，提供最高5Gs/s的采樣率和最大20 M的存儲深度。即使是面對長波形序列，也可以提供采樣率分辨率，精確顯示信號細節。系列型號如下：
型號 主機 帶寬 通道數
R&S®RTM2032 350 MHz 2
R&S®RTM2034 350 MHz 4
R&S®RTM2052 500 MHz 2
R&S®RTM2054 500 MHz 4
R&S®RTM系列示波器能夠支持串行總線協議的觸發和解碼，支持的接口包 括：I2C、SPI、UART/RS-232、I2S和CAN/LIN。擁有這一能力使它成為檢驗和調試嵌入式設計的理想工具。
協議分析工具
串行總線信號除了用戶數據以外，還包括控制、地址和時鐘信息。因此，調試使用串行數據總線的系統一般需要額外軟件支持。如果示波器能夠對正在使用的串行協議內容觸發，并且能夠顯示解碼的消息，隔離出特定總線事件會容易許多。
R&S®RTM系列示波器為串行總線協議觸發和解碼提供通用工具。支持的接口包括I2C、SPI、UART/RS-232、I2S和 CAN/LIN。擴展的觸發能力幫助捕獲相關事件。例如，對于 I2C消息，R&S®RTM系列示波器能夠對具有特定數據內容的指定地址觸發。協議被解碼并以ASCII、二進制、十六進制或十進制數據格式顯示。為了方便分析，以多種顏色突出顯 示消息的不同部分（地址，數據，起始位等）一個有用的特點是：隨著縮放倍數增加，顯示的解碼信息越加詳細。解碼的數據也可以用表格格式顯示。可以在表格和解碼的信號間切換視圖。使用設備表可以解碼和顯示節點信息。
| 技術參數簡表 | ||
| 垂直系統 | ||
| 通道數 | R&S®RTM2032/R&S®RTM2052 | 2 |
| R&S®RTM2034/R&S®RTM2054 | 4 | |
| 帶寬 (–3 dB)，50Ω輸入阻抗 | R&S®RTM2032/R&S®RTM2034 | 350 MHz |
| R&S®RTM2052/R&S®RTM2054 | 500 MHz | |
| 上升時間 (計算值) | R&S®RTM2032/R&S®RTM2034 | 1 ns |
| R&S®RTM2052/R&S®RTM2054 | 700 ps | |
| 輸入阻抗 | 50 Ω±1.5 % 或 | |
| 1 MΩ±1 % 及12 pF±1 pF | ||
| 輸入靈敏度 | 所有量程中保持全帶寬 | 50 Ω：1 mV/div到1 V/div |
| 1 MΩ 1 mV/div到10 V/div | ||
| 分辨率 | 8 位 | |
| 采集系統 | ||
| 最大采樣率 (實時) | 2.5Gs/s每通道; 5Gs/s,交織方式 | |
| 采集存儲器 | 10 M每通道; 20 M交織方式 | |
| 抽取算法 | 抽取模式和波形算法結合 | 取樣，峰值檢測，高分辨率 |
| 波形算法 | 斷開，包絡，平均，平滑，濾波 | |
| 插值 | sin(x)/x | |
| 水平系統 | ||
| 時基范圍 | 1 ns/div到50 s/div | |
| 時基精度 | ±3.5 ppm | |
| 通道偏移校正 | ±100 ns | |
| 觸發系統 | ||
| 觸發類型 | 邊沿，寬度，視頻，圖案，矮脈沖，轉換速率，B觸發 | |
| 可選類型：I2C,SPI, UART/RS-232, CAN/LIN | ||
| 觸發電平 | 屏幕中心±10 div | |
| 分析和測量功能 | ||
| QuickMeas快捷測量功能 | 只需按鍵一次，內置測量值直接標注到波形上，且實時更新 | 峰峰值電壓，正向峰值，負向峰值，上升時間，下降時間，平均值，有效值，時間，頻率 |
| 自動測量 | 31種測量功能 | |
| 光標測量 | 14種測量功能 | |
| 波形數學 | 20種測量功能 | |
| 混合信號分析(MSO)選件 | ||
| 數字通道 | 16（2個邏輯探頭） | |
| 輸入阻抗 | 100 kΩ || 4 pF | |
| 采樣率 | 連接2個邏輯探頭 | 每個通道2.5Gs/s |
| 連接1個邏輯探頭 | 每個通道5Gs/s | |
| 采集存儲器 | 連接2個邏輯探頭 | 每個通道10 M |
| 連接1個邏輯探頭 | 每個通道 20 M | |
| 通用數據 | ||
| 機箱尺寸 | 寬×高×深 | 403 mm×189 mm×142 mm |
| (15.87 in×7.44 in×5.59 in) | ||
| 重量 | 4.1 kg (9.04 lb) | |
| 屏幕 | 8.4" XGA TFT彩色顯示器（1024×768像素） | |
| 接口 | 2×USB主機，USB設備，LAN，GPIB（可選），DVI-D 用于外部監視器 | |
