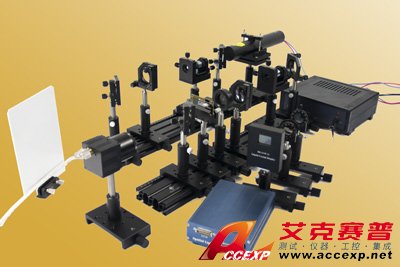

ACCEXP-RLE-C2 傅里葉變換相關圖像識別實驗套件
名稱：光學測試儀器
品牌：
型號：
簡介：RLE-CH02 傅里葉變換相關圖像識別實驗裝置--光學相關器是一個通過光學手段從給定的眾多目標信息中提取所需要的信息或檢測某一特定信息是否存在的光信息處理系統，廣泛地應用于光學圖像識別領域。光學聯合變換相關器作為特征實時識別和目標實時檢測...
申請服務
- 產品介紹
RLE-CH02 傅里葉變換相關圖像識別實驗裝置--光學相關器是一個通過光學手段從給定的眾多目標信息中提取所需要的信息或檢測某一特定信息是否存在的光信息處理系統，廣泛地應用于光學圖像識別領域。光學聯合變換相關器作為特征實時識別和目標實時檢測的一個重要處理系統，在遙感、醫學、軍事、自動化生產檢測等領域有著廣泛的應用。本實驗適用于高校光電專業本科生《信息光學》、《工程光學》等相關課程配套專業實驗。
實驗內容：
1、二維線性系統傅里葉分析實驗；
2、基于分數傅里葉變換的光學相關器實驗；
3、傅里葉光學在光學圖像加密的應用實驗；
4、光學相關器信息提取實驗。
主要設備參數：
1. 光源組件：
氦氖激光器：P>1.5mW ，TEM00，全保護安全高壓插頭，雙開關設計（安全鑰匙、按鍵）符合CE要求。
2. 空間光調制器組件：
液晶類型：LCD；調制類型：相位型，調制度：0～1.2π，靶面尺寸：1.3"，
分辨率：1024×768，刷新頻率：60Hz，透過率>21%，對比度>1000:1@532nm、
接口類型：VGA，RS232 。
3. 探測器組件：
數字CMOS相機：130萬像素，像素大小：5.2μm ×5.2μm，USB2.0，A/D：10bit 。
4. 光學組件：
可調衰減器：Φ50mm，光密度OD：0～3.0；
5. 機械組件：
精密光學導軌 L×W=1200mm×90mm，配套滑塊，一維移動滑塊，調節支座，支桿；高精度調節鏡架，穩定性<2′。
6. 空間濾波器組件：
40×顯微物鏡，15μm針孔，精密三維調整機構，微調精度0.002mm。
7. 測試組件：
目標物：玻璃鍍鉻，圖案精度 1μm。
8. 軟件組件：
軟件：圖像信息采集模塊，功率譜相關系數處理模塊，圖像信息加密模塊，USB2.0軟件鎖。
8.講義及快速安裝指南。
選配設備參數：
1、儀器設備防塵罩：外形尺寸：1400mm×360mm×300mm；觀察窗材料：亞克力透明擋板。
2、計算機（基本配置）。
實驗內容：
1、二維線性系統傅里葉分析實驗；
2、基于分數傅里葉變換的光學相關器實驗；
3、傅里葉光學在光學圖像加密的應用實驗；
4、光學相關器信息提取實驗。
主要設備參數：
1. 光源組件：
氦氖激光器：P>1.5mW ，TEM00，全保護安全高壓插頭，雙開關設計（安全鑰匙、按鍵）符合CE要求。
2. 空間光調制器組件：
液晶類型：LCD；調制類型：相位型，調制度：0～1.2π，靶面尺寸：1.3"，
分辨率：1024×768，刷新頻率：60Hz，透過率>21%，對比度>1000:1@532nm、
接口類型：VGA，RS232 。
3. 探測器組件：
數字CMOS相機：130萬像素，像素大小：5.2μm ×5.2μm，USB2.0，A/D：10bit 。
4. 光學組件：
可調衰減器：Φ50mm，光密度OD：0～3.0；
5. 機械組件：
精密光學導軌 L×W=1200mm×90mm，配套滑塊，一維移動滑塊，調節支座，支桿；高精度調節鏡架，穩定性<2′。
6. 空間濾波器組件：
40×顯微物鏡，15μm針孔，精密三維調整機構，微調精度0.002mm。
7. 測試組件：
目標物：玻璃鍍鉻，圖案精度 1μm。
8. 軟件組件：
軟件：圖像信息采集模塊，功率譜相關系數處理模塊，圖像信息加密模塊，USB2.0軟件鎖。
8.講義及快速安裝指南。
選配設備參數：
1、儀器設備防塵罩：外形尺寸：1400mm×360mm×300mm；觀察窗材料：亞克力透明擋板。
2、計算機（基本配置）。
