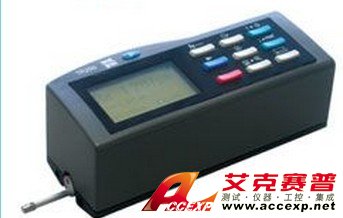

TR200 粗糙度儀
名稱：其他儀器與工具
品牌：
型號：
簡介：TR200粗糙度儀適用于生產現場，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算機相應的參數，在液晶顯示器上清晰地顯示全部測量結果及圖形,并可在打印機上輸出，亦可與PC機進行通訊。 高精度電感傳感器； 可測量顯示13個粗糙度參數；...
申請服務
- 產品介紹
TR200粗糙度儀適用于生產現場，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算機相應的參數，在液晶顯示器上清晰地顯示全部測量結果及圖形,并可在打印機上輸出，亦可與PC機進行通訊。
· 高精度電感傳感器；
· 可測量顯示13個粗糙度參數；
· 采用DSP（數字信號處理器）進行數據處理和控制，速度快，功耗低；
· 機電一體化設計，體積小，重量輕，使用方便；
· 高品質鋰離子充電電池，容量高，無記憶效應，連續工作大于20小時；
· 連接時代TA系列打印機，可以打印測量參數及輪廓；
· 標準RS232接口，可與PC機通訊；
· 可選配曲面傳感器測量凹凸面，小孔傳感器測量內孔粗糙度；
· 流行的菜單操作方式；
· 具有圖形顯示功能；
· 傳感器觸針位置指示；
· 帶存儲功能的自動關機；
· 多語言工作方式選擇
TR200粗糙度儀技術參數：
測量參數：Ra、Rz、Ry、Rq、Rp、Rm、Rt、R3z、Rmax、Sk、S、Sm、tp；
測量范圍：Ra：0.025μ～12.5μ；
顯示范圍：Rz、 R3z、 Ry、Rt、Rp、Rmax、：0.02μ～160μ；
Sm、S：1mm；
tp：1～100%（%Ry）；
取樣長度l：0.25mm, 0.8mm, 2.5mm；
評定長度ln：1l～5l（可選）；
測量行程長度：3l～7l（可選）；
示值誤差：≤±10%；
示值變動性：< 6%；
傳感器類型：電感傳感器；
針尖角度：90°；
針尖半徑：5μ；
針尖材料：金剛石；
最高分辨力：0.01μ；
可測量最小孔徑：2mm；
可測量曲面最小曲率半徑：3mm；
濾波器：RC、PC-RC、GAUSS、D-P；
標準：符合ISO/DIN/JIS/ANSI；
輪廓曲線：濾波輪廓、不濾波輪廓和tp曲線；
顯示：128×64點陣液晶（帶背光），可顯示全部參數及圖形；
數據輸出：標準RS232接口，可連接PC機和打印機；
打印輪廓放大比：Vv：200x～20000x Vh：20x、50x、200x；
電池容量：10000mAh（大于3000次測量）；
充電電壓：220V，50Hz；
工作溫度：5～40℃；
主機外形尺寸：141mm×56mm×48mm；
主機重量：440克。
TS100標準傳感器
多刻線標準樣板
電源適配（220V，50Hz）
護套
支架
通訊電纜
改錐
使用說明書
合格證書
包裝箱
TS110曲面傳感器 TS120小孔傳感器
TA610測量平臺 TA620測量平臺 TA630微調平臺 TA631微調平臺
TA220s打印機 TA210打印機
磁性表座連接軸
PC軟件（Data View for TR200）
延長桿
側向轉接桿
連接體部件
