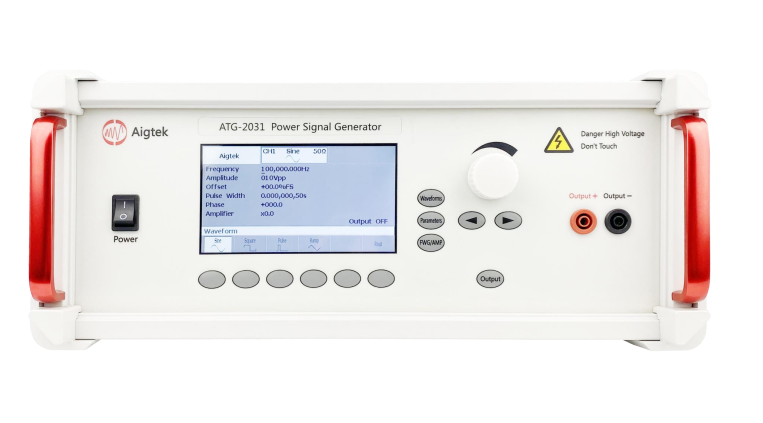

安泰 ATG-2000系列功率信號源
名稱：其他儀器與工具
品牌：
型號：
簡介：ATG-2000系列是一款功率信號源，主要可用于院校內電子實驗測試、MEMS測試、超聲波測試、電磁成驅動、壓電陶瓷驅動等。電壓增益數控可調，一鍵保存常用設置，為您提供了方便簡潔的操作選擇。技術參數帶寬（-3dB）DC~1MHz輸出電壓高達1...
申請服務
- 產品介紹
ATG-2000系列是一款功率信號源，主要可用于院校內電子實驗測試、MEMS測試、超聲波測試、電磁成驅動、壓電陶瓷驅動等。電壓增益數控可調，一鍵保存常用設置，為您提供了方便簡潔的操作選擇。
技術參數
帶寬（-3dB）DC~1MHz
輸出電壓高達1600Vp-p（±800Vp）
最大輸出電流500mAp（更高電流可定制）
|
型號 |
ATG-2021H |
ATG-2022H |
ATG-2031 |
ATG-2032 |
|
|
通道數 |
1 |
2 |
1 |
2 |
|
|
輸出形式 |
單端輸出 |
單端輸出 |
|||
|
帶寬（-3dB） |
DC~1MHz |
DC~500kHz |
|||
|
最大輸出電壓 |
200Vp-p（±100Vp） |
300Vp-p（±150Vp） |
|||
|
最大輸出電流 |
250mAp（DC~50Hz） |
60mAp（DC~50Hz） |
|||
|
500mAp（>50Hz） |
120mAp（>50Hz） |
||||
|
最大輸出功率 |
50Wp |
18Wp |
|||
|
保險絲 |
2A/250V 5A/250V |
2A/250V |
|||
|
電壓增益 |
x0~60（1 step） |
x0~50（1 step） |
|||
|
負載RL上限 |
≥395Ω（DC~50Hz） |
≥2.45kΩ（DC~50Hz） |
|||
|
≥195Ω（>50Hz） |
≥1.2kΩ（>50Hz） |
||||
|
輸出電阻 |
5Ω /1kΩ (可定制） |
50Ω /2.5kΩ (可定制） |
|||
|
壓擺率 |
≥445V/μs |
≥334V/μs |
|||
|
輸入電阻 |
5kΩ |
||||
|
輸入幅度 |
0~10Vp-pMAX |
||||
|
輸出電壓誤差 |
≤±3%FS@1kHz |
||||
|
電壓監測 |
100:1（±5%） |
||||
|
諧波失真（THD） |
≤0.1%@1kHz，100Vp-p |
||||
|
輸出電壓零點漂移 |
≤±0.1V |
||||
|
信噪比 |
≥80dB |
||||
|
輸出接口 |
4mm香蕉插座 |
||||
|
保護 |
過流保護 |
||||
|
信號地 |
與機殼、電源線地相連 |
||||
|
供電電壓 |
AC220V±10%，50Hz |
||||
|
工作溫度 |
0℃~45℃ |
||||
|
儲存溫度 |
-20℃~50℃ |
||||
|
工作濕度 |
≤80%RH，無冷凝 |
||||
|
尺寸（寬*高*深） |
365*163*365mm |
440*163*470mm |
365*163*365mm |
365*163*365mm |
|
|
型號 |
ATG-2041 |
ATG-2042 |
ATG-2081 |
ATG-2082 |
ATG-2161 |
|
通道數 |
1 |
2 |
1 |
2 |
1 |
|
輸出形式 |
單端輸出 |
單端輸出 |
差分輸出 |
||
|
帶寬（-3dB） |
DC~500kHz |
DC~200kHz |
DC~150kHz |
||
|
最大輸出電壓 |
400Vp-p（±200Vp） |
800Vp-p（±400Vp） |
1600Vp-p（±800Vp） |
||
|
最大輸出電流 |
50mAp（DC~50Hz） |
20mAp（DC~50Hz） |
20mAp（DC~50Hz） |
||
|
100mAp（>50Hz） |
40mAp（>50Hz） |
40mAp（>50Hz） |
|||
|
最大輸出功率 |
20Wp |
16Wp |
32Wp |
||
|
電壓增益 |
x0~60（1 step） |
x0~120（1 step） |
x0~240（1 step） |
||
|
負載RL上限 |
≥3.95kΩ（DC~50Hz） |
≥19.9kΩ（DC~50Hz） |
≥39.8kΩ（DC~50Hz） |
||
|
≥1.95kΩ（>50Hz） |
≥9.9kΩ（>50Hz） |
≥19.8kΩ（>50Hz） |
|||
|
輸出電阻 |
50Ω /2.5kΩ (可定制） |
100Ω /5kΩ (可定制） |
200Ω /10kΩ (可定制） |
||
|
壓擺率 |
≥445V/μs |
≥356V/μs |
≥534V/μs |
||
|
輸入電阻 |
5kΩ |
||||
|
輸入幅度 |
0~10Vp-pMAX |
||||
|
輸出電壓誤差 |
≤±3%FS@1kHz |
||||
|
電壓監測 |
100:1（±5%） |
||||
|
諧波失真（THD） |
≤0.1%@1kHz，100Vp-p |
||||
|
輸出電壓零點漂移 |
≤±0.3V |
||||
|
信噪比 |
≥80dB |
||||
|
輸出接口 |
4mm香蕉插座 |
||||
|
保護 |
過流保護 |
||||
|
信號地 |
與機殼、電源線地相連 |
||||
|
供電電壓 |
AC220V±10%，50Hz |
||||
|
保險絲 |
2A/250V |
||||
|
工作溫度 |
<!--[if gte vml 1]> |
||||
|
儲存溫度 |
-20℃~50℃ |
||||
|
工作濕度 |
≤80%RH，無冷凝 |
||||
|
尺寸（寬*高*深） |
365*163*365mm |
||||
