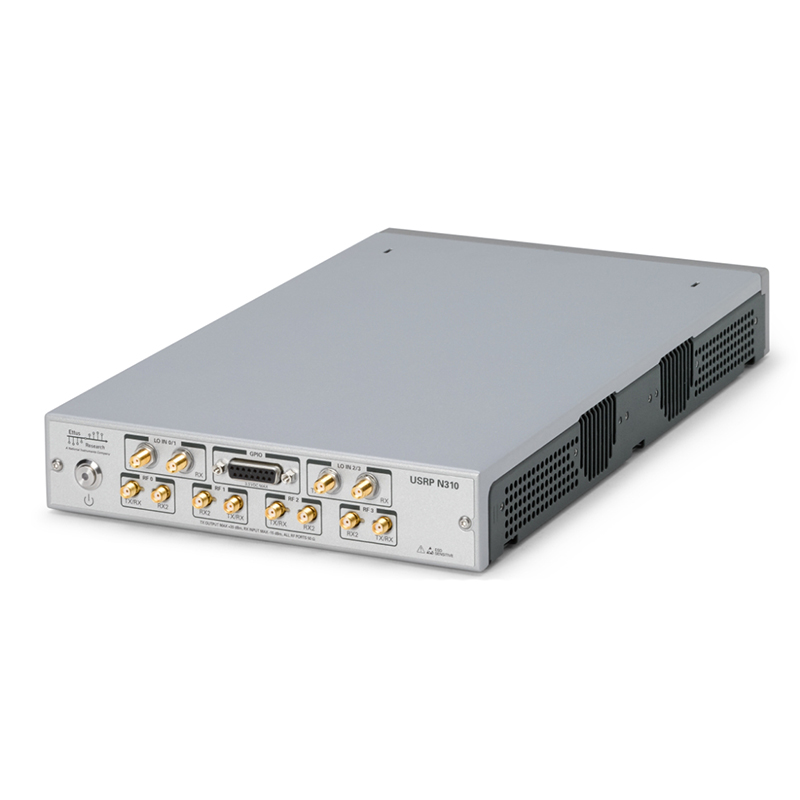

美國NI USRP N310（ZYNQ-7100,4 通道，10 MHZ - 6 GHZ，10 GIGE）
名稱：其他儀器與工具
品牌：
型號：
簡介：概述USRP N310 是一種聯網軟件定義無線電 （SDR），可為部署在大規模和分布式無線系統中提供可靠性和容錯性。USRP N310 器件通過引入遠程執行任務的獨特功能，如更新軟件、重新啟動、恢復出廠設置、自檢、主機 PC/ARM 調試和...
申請服務
- 產品介紹
概述
USRP N310 是一種聯網軟件定義無線電 （SDR），可為部署在大規模和分布式無線系統中提供可靠性和容錯性。USRP N310 器件通過引入遠程執行任務的獨特功能，如更新軟件、重新啟動、恢復出廠設置、自檢、主機 PC/ARM 調試和監控系統運行狀況，簡化了無線電網絡的控制和管理。
USRP N310 是 SDR 市場中通道密度最高的器件之一，在半寬 RU 外形中提供 4 個 RX 和 4 個 TX 通道。RF前端使用兩個AD9371收發器，這是ADI公司最新的RFIC技術。每個通道提供高達 100 MHz 的瞬時帶寬，并覆蓋 10 MHz 至 6 GHz 的擴展頻率范圍。
開源 USRP 硬件驅動程序 （UHD） API 和射頻片上網絡 （RFNoC） FPGA 開發框架減少了軟件開發工作，并與各種行業標準工具（如 GNU Radio）集成。用戶可以快速制作原型并可靠地部署各種 SDR 應用的設計，例如無線測試平臺、遠程射頻頭、頻譜監控等。
基帶處理器
基帶處理器使用 Xilinx Zynq-7100 SoC 提供用于實時和低延遲處理的大型用戶可編程 FPGA，以及用于獨立運行的雙核 ARM CPU。用戶可以將應用程序直接部署到預安裝的嵌入式 Linux 操作系統上，或者使用高速接口（如 1 Gb 以太網、10 Gb 以太網和 Aurora）通過兩個 SFP+ 端口將示例流式傳輸到主機。
特征
高通道密度
可靠且容錯的部署
遠程管理能力
獨立（嵌入式）或基于主機（網絡流）操作
完全集成和組裝（USRP N310 不支持可插拔子卡）
10 MHz 至 6 GHz 擴展頻率范圍
每通道瞬時帶寬高達 100 MHz
4 RX、4TX 半寬 RU 外形尺寸[1]
RX、TX 濾波器組
16 位 ADC、14 位 DAC
可配置采樣率：122.88、125 和 153.6 MS/s
Xilinx Zynq-7100 SoC
雙核 ARM Cortex-A9 800 MHz CPU
兩個 SFP+ 端口（1 個千兆以太網、10 個千兆以太網、Aurora）
RJ45（1千兆網） [2]
時鐘參考
PPS時間參考
外部 RX、TX LO 輸入端口 [3]
內置GPSDO
1 個 A 型 USB 主機端口
1 個微型 USB 端口（串行控制臺，JTAG）
可信平臺模塊 v1.2 [4]
看門狗定時器
開放式嵌入式 Linux
USRP 硬件驅動程序? （UHD） 開源軟件 API 版本 3.11.0 或更高版本
RF 片上網絡 （RFNoC?） FPGA 開發框架
Xilinx Vivado 2017.4 Design Suite（不含許可證）
GNU Radio 支持由 Ettus Research? 通過 GR-UHD（由 GNU Radio 分發的 UHD 接口）維護

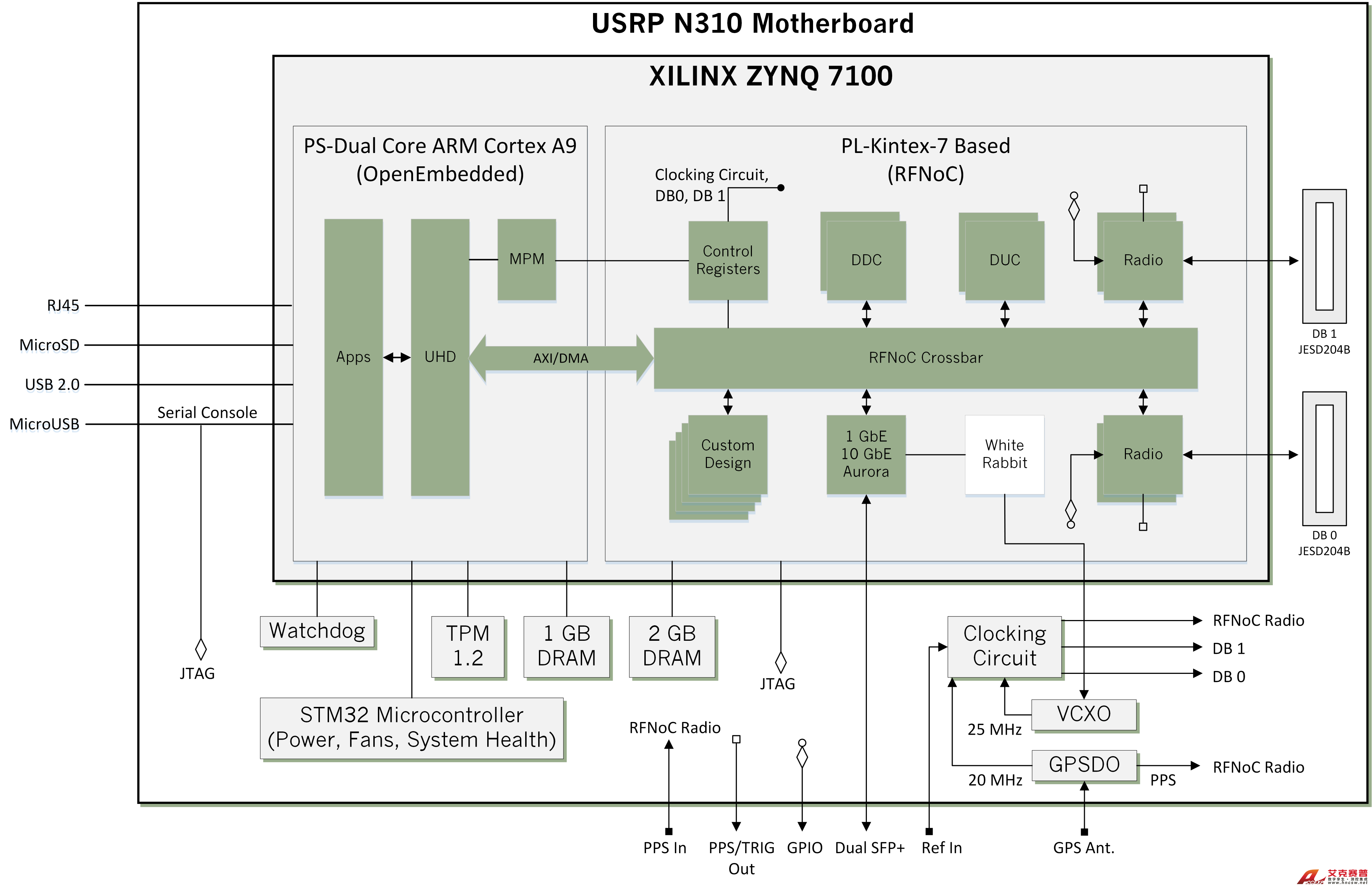

方框圖
