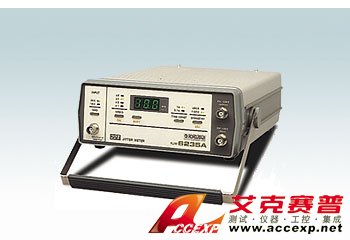

菊水KJM6235A抖晃測量儀
申請服務
- 產品介紹
菊水KJM6235A抖晃測量儀是從使用于小型磁盤（CD）播放機中的光拾波器測量輸出信號（EFM信號）的抖晃量的設備。除了標準的CD速度以外，還對應倍速、4倍速、8倍速的各CD速度，因此，菊水KJM6235A抖晃測量儀也可以將其用于CD-ROM驅動器和MD驅動器。抖晃的評價，通過標準偏差值的量數字顯示。從用途來看，CD抖晃測量儀可廣泛應用于CD播放機等生產線和檢查工序等中。
菊水KJM6235A抖晃測量儀特長
•可對應標準速、倍速、4倍速、8倍速。
•測量方式采用22T遲延試樣方式。22T遲延試樣方式由于測量22時鐘脈沖寬中的抖晃量，所以可從隨機構成的3T中進行不拘泥于11T信號周期的綜合測量。※22T方式為索尼株式會社的專利。
•通過模擬檢波方式，實時達成了量化誤差少于計數器方式的高分辨率（×8模式時為10ps）。
•測量值被轉換為有效值后予以顯示，由此便可捕捉到頻率成分分布于寬頻帶的抖晃量。
•搭載有自校正功能，可以進行高精度測量。
•搭載有配合連接于INPUT端子的輸入信號中心的對稱調整功能。
•備有輸入信號、抖采樣波形、有效值信號等3個監控端子。
•可根據指定安裝GPIB接口。（工廠選購件）菊水KJM6235A抖晃測量儀陣容
型號 規格
KJM6235A 可對應標準速,倍速,4倍速,8倍速. 測量方式采用22T遲延試樣方式
菊水KJM6235A抖晃測量儀選購件 (關聯產品)
OP01-KJM
[有源探頭] 輸入1MΩ、輸出50Ω.（切實傳輸探測后的信號）、可從拾波器直接探測信號（可從40mVp－p 起使用）更加…
