儀力信erichsen518S漆膜檢測儀
名稱：其他儀器與工具
品牌：
型號：
簡介：erichsen518S漆膜檢測儀可以測量任何基材上涂層厚度測量多層涂層上每一層厚度通用型測厚儀器。 erichsen518S漆膜檢測儀測試原理： 518S測厚儀通過進行標準的楔形切割方法進行測量。在這種情況下，試樣以一個規定的角度進行切割...
申請服務
- 產品介紹
erichsen518S漆膜檢測儀可以測量任何基材上涂層厚度測量多層涂層上每一層厚度通用型測厚儀器。
erichsen518S漆膜檢測儀測試原理：
518S測厚儀通過進行標準的楔形切割方法進行測量。在這種情況下，試樣以一個規定的角度進行切割。通過切割面的投影寬度利用簡單的幾何關系可計算出涂層的厚度。518S將涂層的破壞控制為一個非常小的錐形孔如圖所示。在測量顯微鏡中，可見一系列的同心圓，使用測量顯微鏡測量同心圓的半徑差值，再乘一個已知系數便可計算出膜厚。
erichsen518S漆膜檢測儀簡介：

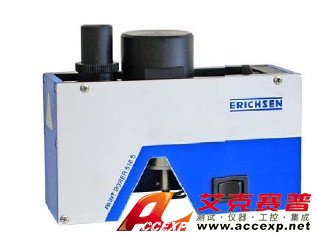

518S型漆膜檢驗儀為一緊湊的儀器。所有的重要部件：鉆孔工具、測量顯微鏡、樣品照明和電池，都安裝在一個堅固的外殼中。鉆頭和顯微鏡可以水平滑動使518S具有獨特的功能：儀器在鉆孔后不需移動即可測量。鉆頭彈性地安裝在滑槽中，這樣可以用最小的力將其壓到樣品上，然后鉆頭會自動啟動。碳化鎢鉆頭更換容易，并可提供高精度的不同切割角度鉆頭以符合4個標準測量范圍。測量顯微鏡放大倍數為50，有100條刻度線，所以分辨率均為1%無論量程是多少。
照明開關在518S漆膜檢驗儀前面，可設置為連續或間斷照明以延長電池壽命。使用的是9V可充電電池，也可使用充電器操作。
顯微鏡可在2個方向移動(旋轉90°)，且刻度可旋轉，所以518-S特別適用于測量曲面樣品的橢圓孔。
操作方法：
用518S漆膜檢驗儀測量涂層厚度非常簡單：用標記筆作一個比較標記，將儀器放在樣品表面，將鉆頭移到測試點的上方并降低使馬達打開。鉆透涂層一直達到基材。移動顯微鏡到打孔處的上方，把燈打開，讀出基材和比較標記間的刻度數，再乘以一個刻度因數便得到測量
結果。特殊應用(多層涂層系統的單一涂層，曲面樣品的測量)請查閱操作說明書。
erichsen518S漆膜檢測儀技術指標：
尺寸(長×寬×高) 145×55×110 mm
凈重 約850 g
測量精度 1%
可充電電池 6F 22 (6LR 61)
最小樣品尺寸
不帶樣品臺 150×25 mm
帶樣品臺 10×6 mm
基本配置：
－5號鉆頭
－標記筆
－螺絲刀
－可充電電池 (9 V)
－充電器230 V，50 Hz (可要求其他電壓)
－攜帶箱
－操作說明書
erichsen518S漆膜檢測儀訂貨信息：
910927241 2號鉆頭 (2~200 mm)
910927741 4號鉆頭 (5~500 mm)
910928241 5號鉆頭 (3~300 mm)
0326.01.32 樣品臺，用于夾緊任何形狀或輪廓的樣板
