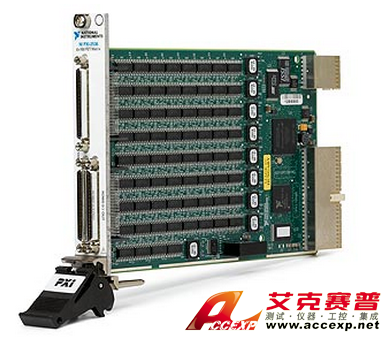

NI PXI-2536 矩陣開關
名稱：其他儀器與工具
品牌：
型號：
簡介：NI PXI-2536 矩陣開關的高密度FET開關矩陣模塊將544個交叉點，納入了輕巧的單槽、3U PXI組成結構。NI PXI-2536 矩陣開關可配置為8x68 1線矩陣。場效應晶體管(FET)切換技術賦予了NI PXI-2536 矩陣...
申請服務
- 產品介紹
NI PXI-2536 矩陣開關的高密度FET開關矩陣模塊將544個交叉點，納入了輕巧的單槽、3U PXI組成結構。NI PXI-2536 矩陣開關可配置為8x68 1線矩陣。場效應晶體管(FET)切換技術賦予了NI PXI-2536 矩陣開關模塊多項獨特的優勢，如：無限自由轉換、無限同步連接、高達50,000個交叉點/秒的切換速度。具備這些特征的NI PXI-2536 矩陣開關，NI PXI-2536 矩陣開關非常適合在批量生產設備（如：半導體芯片和印刷電路板）的驗證測試系統中，路由低功率的直流信號。NI PXI-2536 矩陣開關能夠聯合NI PXI-4110可編程電源與NI PXI-4071 7½位FlexDMM一同使用，以創建高達±12 VDC/8 VAC的高密度自動化測試系統。
將信號連接至PXI-2536
NI PXI-2536 矩陣開關將開關連接分為3類VHDCI連接器。NI PXI-2536 矩陣開關左上角和右上角的連接器對應著開關上的68列，左下角的連接器對應著4行。右下角的連接器也與行相連，用于矩陣擴展。您可通過SHC68-68 VHDCI至68針SCSI電纜和TBX-68螺栓接線盒，將信號連接至開關矩陣。
NI Switch Executive開關管理軟件
NI Switch Executive能夠進行智能開關管理與路由。借助NI Switch Executive，您可以交互配置并命名開關模塊、外部連接和信號分路，從而提高開發效率。配合使用開關編程和NI TestStand、NI LabVIEW和NI Measurement Studio，還能提高測試編碼的復用和系統性能。總之，NI Switch Executive簡化了開關系統的配置，提高了測試性能，并降低了您的測試成本。長沙艾克賽普儀器設備有限公司作為NI國家儀器湖南區域的總代理，以下為長沙艾克賽普儀器設備有限公司為您簡單介紹NI PXI-2536 矩陣開關的技術參數及產品特點，如果您想對NI PXI-2536 矩陣開關有更多的了解，歡迎致電長沙艾克賽普儀器設備有限公司，聯系電話：0731-84284278 84284378。更多產品信息歡迎點擊：www.gffae.cn。長沙艾克賽普儀器設備有限公司。
NI PXI-2536 矩陣開關產品特點：
NI PXI-2536 矩陣開關8x68 (1線) 矩陣配置
NI PXI-2536 矩陣開關高達±12 VDC/8 VAC或100 mA
NI PXI-2536 矩陣開關無限自由轉換
NI PXI-2536 矩陣開關無限同步交叉點連接 (非阻塞)
NI PXI-2536 矩陣開關50,000個交叉點/秒的切換速度
NI PXI-2536 矩陣開關使用附加式行連接器直接進行VHDCI連接, 輕松實現模塊間的擴展
