儀力信 erichsen548 測厚儀
名稱：涂鍍層測厚儀
品牌：
型號：
簡介：erichsen548測厚儀按照楔形切割原理測量任何基材上涂層厚度測量多層涂層上每一層厚度通用型測厚儀器。 erichsen548測厚儀測量原理： 通過進行標準的楔形切割方法進行測量。在這種情況下，試樣以一個規定的角度進行切割。通過切割面的...
申請服務
- 產品介紹
erichsen548測厚儀按照楔形切割原理測量任何基材上涂層厚度測量多層涂層上每一層厚度通用型測厚儀器。
erichsen548測厚儀測量原理：
通過進行標準的楔形切割方法進行測量。在這種情況下，試樣以一個規定的角度進行切割。通過切割面的投影寬度利用簡單的幾何關系可計算出涂層的厚度。將涂層的破壞控制為一個非常小的錐形孔如圖所示。在測量顯微鏡中，可見一系列的同心圓，使用測量顯微鏡測量同心圓的半徑差值，再乘一個已知系數便可計算出膜厚。
特別對鉆孔敏感的產品，主要是硬易碎的產品，這些產品可能因鉆頭的少許偏離中心軸，使材料在切割邊緣可能破裂甚至脫落，導致用顯微鏡測量時界面難以判斷。
erichsen548測厚儀測量方法：
用標記筆作一個比較標記，將鉆頭直接對準測試位置將鉆頭直接對準測試位置使用支架時，將樣品上的測試點放到鉆頭下面，然后旋轉壓板將其固定。在樣品上鉆孔直到基材為止利用顯微鏡結合刻度系數進行測量。判斷樣品的形狀是否可以使用548進行測量決定于是否使用鉆孔支架。

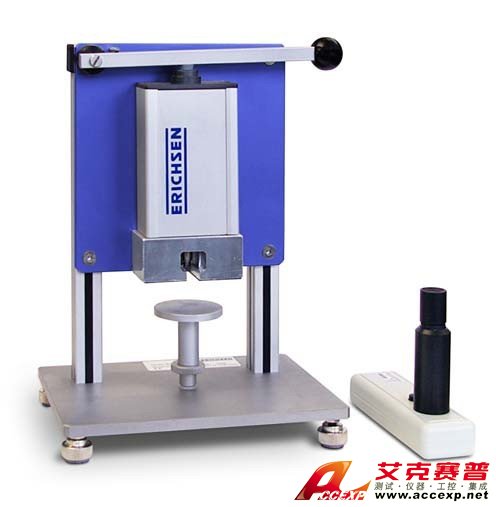

548將518S的應用進行了擴展，特別對鉆孔敏感的產品，主要是硬易碎的產品，這些產品可能因鉆頭的少許偏離中心軸，使材料在切割邊緣可能破裂甚至脫落，導致用顯微鏡測量時界面難以判斷。其配備了高精度旋轉/滑動軸向軸承裝置，其雖然可以沿電源線的長度移動，不過還是一種實驗室儀器，它可以放在手中使用，或與測量支架結合使用，支架屬于標準配置。相應的顯微鏡未裝在主機上，與518S不同，但可以單獨購買。如果需要可以作為一個獨立儀器，例如評估油漆破壞程度，腐蝕蠕變、孔等，由于沒有顯微鏡548外觀為細長形。
erichsen548測厚儀技術指標：
主機
尺寸：（高×寬×深）145×70×40mm
凈重：約600g
鉆頭轉速：約500轉/分
主電源（插入式）（100-240）VAC(47-63)Hz
德國儀力信 (Erichsen)T518S&548型NO漆膜檢驗儀
電源（插入式）18VDC/0.8A
鉆孔支架
德國儀力信 (Erichsen)T518S&548型NO漆膜檢驗儀
尺寸：（高×寬×深）280×190×120mm
凈重：約3.2kgs
測量顯微鏡（456-50）
尺寸：（高×寬×深）105×130×40
凈重：150g
放大倍數：50
