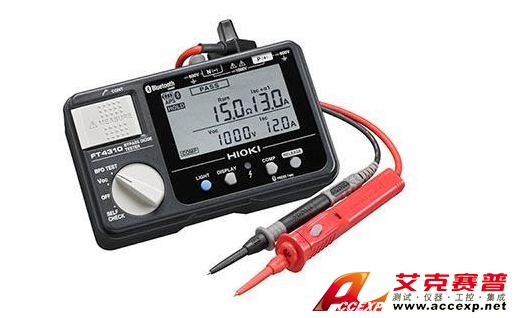

HIOKI FT4310旁路二極管測試儀
名稱：其他儀器與工具
品牌：
型號：
簡介： 使用FT4310可以不分晝夜以組串電池片為單位檢測旁路二極管的開路/短路故障。這是一款世界首創的，手持式能夠在日照狀態下無需遮光就可進行旁路二極管開路故障檢測的工具。和日本2016年4月修正的FIT（固定價格收購制度）修正案相關，日本...
申請服務
- 產品介紹
使用FT4310可以不分晝夜以組串電池片為單位檢測旁路二極管的開路/短路故障。這是一款世界首創的，手持式能夠在日照狀態下無需遮光就可進行旁路二極管開路故障檢測的工具。和日本2016年4月修正的FIT（固定價格收購制度）修正案相關，日本資源能源廳制定了“事業計劃指定準則”。2016年末日本電機工業會和太陽能發電協會發布了“太陽能發電系統保養檢查準則（民間版準則）”。這次將發售的FT4310完全符合這些行業標準。
※旁路二極管：并聯在太陽能電池組件輸出端兩極的二極管。用于避免太陽能電池由于熱斑效應而遭受破壞。
※電池組串：也叫太陽能電池板，將太陽能轉換為電能，是太陽能發電系統中的核心部分。
商品開發的原因
旁路二極管除了可以避免由于光照組件所產生的能量被受遮蔽的組件所消耗而降低發電量，還能防止太陽能電池由于熱斑效應而遭受破壞從而引起火災等嚴重惡劣的不安全情況。由于沒有可以在現場簡單快速檢測旁路二極管開路故障的辦法，所以基本上不檢查。這次為了更加安全的太陽能發電，我們開發了能夠簡單快速進行查找問題的便攜式檢測工具。
HIOKI FT4310旁路二極管測試儀主要用途:
•太陽能發電系統的維護管理
•太陽能發電系統的安裝調試
HIOKI FT4310旁路二極管測試儀產品特點:
1.不光夜間，白天也無需遮光，以單組電池串為單位檢測旁路二極管的開路故障
通過從系統中選出被測電池組，即使在白天也無需遮光直接從接線盒中就可測試包含旁路二極管在內的整個電池串回路，迅速查出異常故障點。
2.能測量整個電池組串回路的電阻
因為能測量整個電池組串的旁路二極管電阻，所以可以檢測出旁路二極管的裂化（電阻變大）或連接件接觸電阻變大的情況。
3.使用高精度直流電壓計，檢測組件失配損耗或旁路二極管的短路情況
若旁路二極管發生短路故障，太陽能電池部分則無法進行發電工作，此時輸出電壓會降低（大約10V）。通過高精度直流電壓計，可以準確的測量到這個10V左右變化，并檢測組件失配損耗或旁路二極管的短路情況。
※光伏組件：多塊串聯太陽能電池單元的集合，是太陽能發電系統運作的最小單位，旁路二極管并聯。被稱為“PV組件”
