日置HIOKI SS7081-50電芯模擬仿真系統
名稱：電池測試儀
品牌：
型號：
簡介：簡單準確地實現BMS（電池管理系統）的功能測試環境 解決了常規BMS功能評估環境中的各種問題。 以12通道/臺模擬每個通道的電芯動作，與使用實際電池和單個電源的評估環境相比，它更易于構建安全且高度準確的評估環境。 而且，可以通過高精度的電壓...
申請服務
- 產品介紹
簡單準確地實現BMS（電池管理系統）的功能測試環境
解決了常規BMS功能評估環境中的各種問題。
以12通道/臺模擬每個通道的電芯動作，與使用實際電池和單個電源的評估環境相比，它更易于構建安全且高度準確的評估環境。
而且，可以通過高精度的電壓和電流測量來精確測試BMS功能。
● 集電源、電子負載、DMM功能于一體
● 12通道/臺，模擬每個通道的電芯動作
● 可搭建串聯1000V的大型模塊環境
● 兩象限輸出電壓，電池平衡在-1A~1A
● 高精度電壓輸出，高精度電壓/電流測量
● 100μA量程測量微小電流（BMS的暗電流，電芯平衡電路泄漏電流）

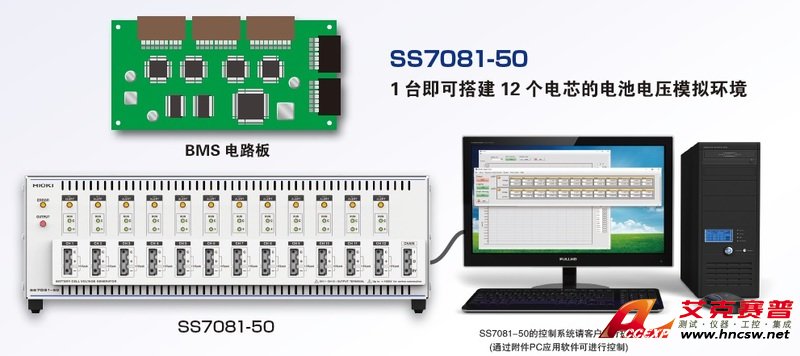

輕松構建BMS功能評估環境
● 集成電源，電子負載和DMM功能的12通道電池電壓發生器
● 通過簡單的配置實現BMS功能檢查環境的構建，從而降低成本和提高生產效率
與實物電池或獨立電源相比更安全地構筑模擬環境
● 12ch/臺，每個通道可模擬電芯的動作
● 可搭建串聯1000V的大型模塊環境
(5 V/ch×200 ch=1000 V)

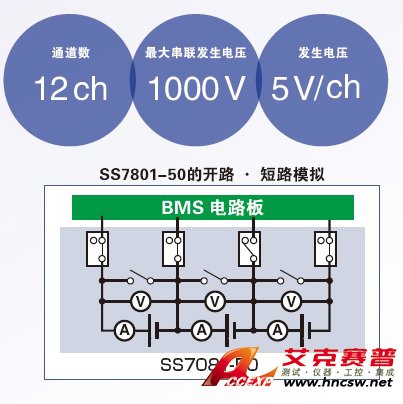

● 可模擬電芯的異常狀態，而實物電池則有可能有起火的危險
● 可模擬通道和BMS間的斷線情況
● 電芯的短路模擬

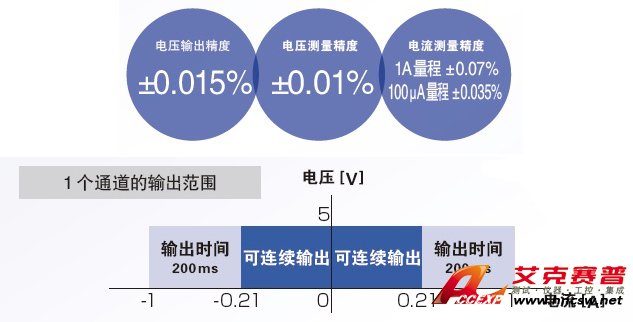

高精度、高精度的輸出/測量
● 以高精度電壓輸出模擬電芯動作
● 2象限的輸出電壓 −1 A～1 A 的電芯平衡
● 高精度的電壓、電流測量
● 100μA量程測量微小電流
(BMS的暗電流、電芯平衡電路的泄漏電流)

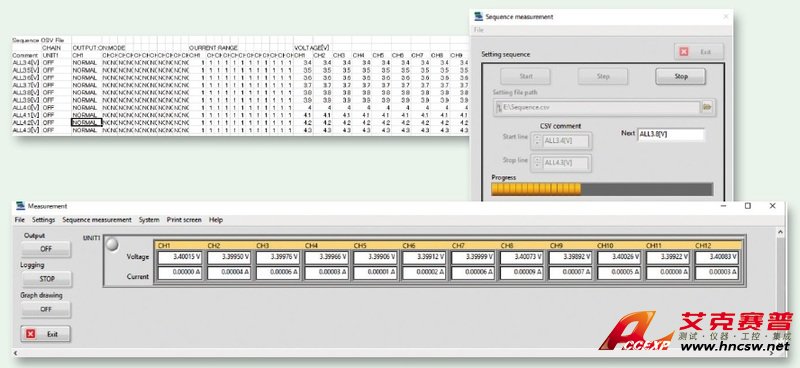

通過附帶的PC應用軟件使評估變得簡單
● 最多可控制10臺SS7081-50
● 可對想再現的模擬狀態進行時序設置，從而實現自動化測試
規格參數
| 基本參數（精度保證時間1年，調整后精度保證時間1年） | |
|
通道數
|
12ch |
| 最大串聯 | 最大串聯輸出電壓不超過1000V 可與主機串聯連接 |
| 輸出范圍 | 直流電壓: 0.0000 V〜5.0250 V (所有通道獨立) |
| 最大輸出電流: ±1.00000 A (所有通道獨立) | |
| 測試范圍 | 直流電壓: -0.00100 V〜5.10000 V |
| 直流電流 （2檔量程）： ±1.20000 A (1 A量程), ±120.0000 μA (100 μA量程) | |
| 積分時間 | 1PLC (50 Hz時20 ms, 60 Hz時 16.7 ms) × 平滑化設置次數 |
| 電壓輸出精度 | ±0.0150% of setting ±500 μV |
| 電壓測量精度 | ±0.0100% of reading ±100 μV |
| 電流測量精度 | 1A量程： ±0.0700% of reading ±100 μA |
| 100μA量程：±0.0350% of reading ±10 nA | |
| 接口 | LAN |
| 電源 | 寬電源(AC 100 V〜240 V), 50 Hz/60 Hz |
| 體積及重量 | 430W × 132H × 483D mm, 10.3 kg |
