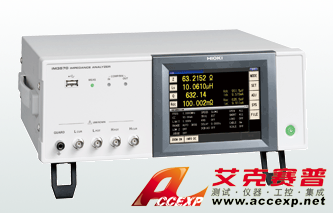

HIOKI IM3570 阻抗分析儀
名稱：LCR測試儀
品牌：
型號：
簡介：HIOKI IM3570 阻抗分析儀LCR模式下最快1.5ms（1kHz），0.5ms（100kHz）的高速測量。 HIOKI IM3570 阻抗分析儀基本精度0.08%的高精度測量。 HIOKI IM3570 阻抗分析儀適用于壓電元件的共...
申請服務
- 產品介紹
HIOKI IM3570 阻抗分析儀LCR模式下最快1.5ms（1kHz），0.5ms（100kHz）的高速測量。
HIOKI IM3570 阻抗分析儀基本精度±0.08%的高精度測量。
HIOKI IM3570 阻抗分析儀適用于壓電元件的共振特性檢查、功能性高分子電容的C-D和低ESR測量，電感器（線圈、變壓器）的DCR和L-Q的測量
分析儀模式下可進行掃頻測量、電平掃描測量、時間間隔測量
HIOKI IM3570 阻抗分析儀實現LCR測量、DCR測量、掃描測量等的連續測量和高速檢查。
| HIOKI IM3570 阻抗分析儀測量模式 | LCR（LCR測量），分析儀（掃描測量），連續測量 |
| HIOKI IM3570 阻抗分析儀測量參數 | Z、Y、θ、Rs（ESR）、Rp、Rdc（直流電阻）、X、G、B、Cs、Cp、Ls、Lp、D（tanδ）、Q |
| 測量量程 | 100mΩ~100MΩ，12檔量程（所有參數由Z確定） |
| HIOKI IM3570 阻抗分析儀顯示范圍 | Z、Y、Rs、Rp、Rdc、X、G、B、Ls、Lp、Cs、Cp：±（0.000000[單位]~9.999999G[單位]，僅Z和Y顯示絕對值 |
| θ：±（0.000°~999.999°），D：±（0.000000~9.999999） | |
| Q：±（0.00~99999.99），△%：±（0.0000%~999.9999%） | |
| 基本精度 | Z：±0.08%rdg. θ：±0.05° |
| 測量頻率 | 4Hz~5MHz（10mHz~100Hz步進） |
| HIOKI IM3570 阻抗分析儀測量信號電平 | V模式，CV模式（普通模式） |
| 50mV~1Vrms，1mVrms步進（1MHz以下） | |
| 10mV~1Vrms，1mVrms步進（1.0001MHz以上） | |
| CC模式（普通模式） | |
| 10μA~50mA rms，10μA rms步進（1MHz以下） | |
| 10μA~10mA rms，10μA rms步進（1.0001MHz以上） | |
| 輸出阻抗 | 普通模式：100Ω，低阻抗高精度模式：10Ω |
| 顯示 | 彩色TFT5.7英寸，可設置顯示ON/OFF |
| 測量時間 | 0.5ms（100kHz，FAST，顯示OFF，代表值） |
| 測量速度 | FAST/MED/SLOW/SLOW2 |
| 其他功能 | DC偏壓測量，比較功能，面板讀取和保存，存儲功能 |
| 接口 | EXT I/O，RS-232C，GP-IB，USB通訊，U盤，LAN |
| 電源 | AC90~264V，50/60Hz，最大150VA |
| 打印 | 拷貝測量值或屏幕顯示的要點（需用9442，9593-01和9446） |
| 接口 | GP-IB，RS-232C，EXT.I/O(所有標準) |
| 電源 | AC90~264V，50/60Hz，最大150VA |
| 體積和重量 | 330W×119H×307Dmm，5.8kg |
| 附件 | 電源線×1，使用說明書×1，通訊手冊×1 |
