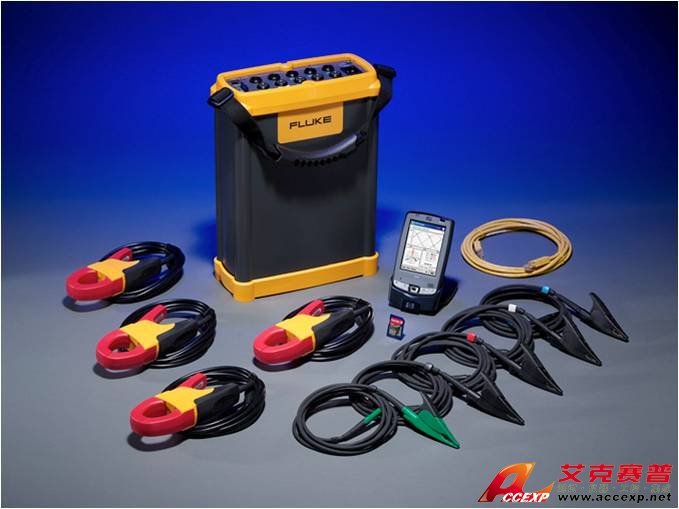

| Fluke 1750三相電能記錄儀技術指標 |
| 電能質量測量標準 |
| 符合 |
IEC 61999-1-4 Class 1，IEC 61000-4-30 A 或 B 類（取決于測量功能），IEEE519，IEEE1159，IEEE1459 和 EN50160 |
| 時鐘/日歷 |
閏年，二十四小時制 |
| 實時時鐘準確度 |
每天誤差不超過 ± 1 秒 |
| 內存數據容量 |
至少 2 GB |
| 最長記錄周期 |
至少 31 天 |
| 測量時間控制 |
自動 |
| 最大事件數量 |
僅受內存大小的限制 |
| 電源要求 |
100 至 240 V rms ± 10 %，47-63 Hz，40 W |
| 斷電時工作時間（內部 UPS 操作） |
5 分鐘/斷電，再次充電可工作時間總長 60 分鐘 |
| 尺寸 |
215 毫米 x 310 毫米 x 35 毫米（8.5 英寸 x 12.2 英寸 x 3.5 英寸） |
| 重量 |
6.3 千克（14 磅） |
|
| 輸入 |
| 測量類型 |
單相+零線，單相 IT無零線，單相分相，三相Y型，三相三角型，三相 IT，三相 High Leg，三相 Open Leg，2 元三角型、，21/2 元Y型 |
| 輸入通道 |
電壓：4 通道，交流/直流 |
| |
電流：5 通道 |
| 電壓通道 |
輸入阻抗：2 MΩ |
| |
輸入電容：< 2 0 pF |
| 電流輸入特征 |
2 V rms = 滿度，鐵磁 CT 的輸入阻抗為 1 MΩ，對于柔性 CT 呈現低阻 |
| 測量方法 |
同步對電壓和電流進行數字采樣。 數字PLL與采樣同步，在電壓下跌期間使用內部頻率參考 |
|
| 同步和采樣 |
| PLL 同步源 |
對于Y型電源，PLL同步至A-N電壓；對于三角型電源，同步至A-B。 所有的電源類型均可分類為Y型或三角型。 |
| PLL 鎖相范圍 |
42.5 至 69 Hz |
| 采樣頻率 |
電壓和電流：256 次采樣/周期；符合 IEC 61000-4-7 標準的間諧波：2560點/10周期（50 Hz）；3072點/12周期（60 Hz）；瞬變電壓：5 MHz |
| A/D 分辨率 |
電壓和電流：24 位 |
| |
瞬時電壓：14 位 |
|
| 電壓和電流測量 |
| 電壓測量范圍 |
交流電壓：1000 V rms ± 10 % 超量程 |
| |
直流電壓：± 1000 V + 10 % 超量程 |
| 電壓峰值因子 |
3 或更小 |
| 電流測量范圍 |
視所用的電流探頭而定 |
| 電流峰值因子 |
4 或更小 |
|
| RMS 電壓 |
| 測量類型 |
真有效值連續計算：每個周期、每 1/2 周期以及每 10 或 12 個周期，頻率分別為 50 或 60 Hz，符合 IEC 61000-4-30 標準的要求。 |
| 測量誤差 |
交流：± 0.2 % 讀數 ± 0.1 % 滿度，大于 50 V rms |
| |
直流：± 0.5 % 讀數 ± 0.2 % 滿度，大于 50 V dc |
|
| RMS 電流 |
| 測量類型 |
真有效值連續計算：每個周期、每 1/2 周期以及每 10 或 12 個周期，頻率分別為 50 或 60 Hz，符合標準要求。 |
|
| 瞬變電壓（脈沖） |
| 測量類型 |
波形采樣 |
| 滿度 |
8000 V pk |
| 采樣分辨率 |
200 nS |
| 測量誤差 |
± 5 % 讀數 ± 2 0 V（測試參數：1000 V dc，1000 V rms，100 kHz） |
|
| 電壓驟升（rms 驟升） |
| 測量類型 |
真有效值（以一個周期進行計算，交迭半個周期 —— 線間電壓為 3 相 3 線制的線電壓，相電壓是 3 相 4 線制的電壓） |
| 顯示數據 |
驟升幅度和持續時間 |
| 測量 |
與 RMS 電壓相同 |
|
| 電壓驟降（RMS 跌落） |
| 測量類型 |
真有效值（以一個周期進行計算，交迭半個周期 —— 線間電壓為 3 相 3 線制的線電壓，相電壓是 3 相 4 線制的電壓） |
| 顯示數據 |
驟降和斷電的幅度和持續時間 |
| 測量 |
與 RMS 電壓相同 |
|
| 電壓中斷 |
|
| LAN 接口 |
| 接頭 |
RJ-45 |
| 速度和類型 |
10/100 Base-T，自動 MDIX |
| 通信協議 |
通過以太網的 TCP/IP |
|
| 無線控制器接口 |
| 連接 |
無線（2.4 GHz 無線電） |
| 速度 |
高達 700 Kb/秒 |
| 通信協議 |
藍牙 SPP |
|
