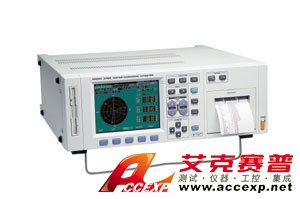

HIOKI 3194諧波測試功率分析儀
名稱：電能質量測試儀
品牌：
型號：
簡介：HIOKI 3194諧波測試分析儀最多可達6個輸入通道，用于分析逆變器馬達和高次諧波。 3194高次諧波分析最多達3000次 HIOKI 3194諧波測試分析儀適合用于分析和評估逆變器馬達的情況以及家用電器的諧波。 HIOKI 3194諧波...
申請服務
- 產品介紹
HIOKI 3194諧波測試分析儀最多可達6個輸入通道，用于分析逆變器馬達和高次諧波。
3194高次諧波分析最多達3000次
HIOKI 3194諧波測試分析儀適合用于分析和評估逆變器馬達的情況以及家用電器的諧波。
HIOKI 3194諧波測試分析儀安裝選件9603-01單元，儀器可直接測量在評估逆變器馬達情況時必須測量的扭矩和轉速。
| 接線方式 | 單相2線、單相3線、三相3線和三相4線 |
| 通道數 | 根據3194的排線方式，可使用1~6通道中最多6個通道，諧波分析時最多3個通道 |
| 數據輸出 | FD, RS-232C 或 GP-IB 接口,打印機 |
| 測量量程 | 基頻 10 Hz ~ 4.5 kHz |
| 測量方式 | PLL 方式 或外部時鐘方式 |
| A/D 分辨率 | 12bits |
| 窗口形式 | 矩形 (窗口間有間隔) |
| 克雷斯特因素 | 2.5以下 (電壓和電流) |
| PLL 源 | 選擇測量通道的電壓(U),電流(I)或外部同步 |
| 外部同步信號 | 從3194后面板控制端口輸入 |
| 輸入電平: 1 V ~ 10 Vrms (正弦波) | |
| 分配功能: 1/1 ~ 1/255 | |
| 測量項目 | 電壓有效值, 電流有效值, 有功功率,頻率, ±U 峰值, ±I 峰值 |
| 諧波測量項目 | 諧波電平, 諧波含有率,諧波相位角, 總諧波畸變 |
| *不能獲得分析次數的所有數據。僅可獲得50次以下或使用分類50位以下的數據。 | |
| 屏幕顯示 | 列表、柱狀圖、矢量和波形顯示 |
| 接線轉換 | Δ−Y 電壓轉換, Y−Δ電壓轉換 |
| 分選功能 | 按照分析次數的順序排列，最多顯示50次 |
| 平均值功能 | 定時1.5s的指數平均數 |
| 電源供應 | 100/ 120/ 200/ 230 V AC (自動切換), 50/60 Hz、最大150A |
| 體積及重量 | 430寬×150高×370厚mm，15kg（含所有選件） |
| 附件 | 說明手冊× 1, 電源線（1）, 連接器× 1 |
