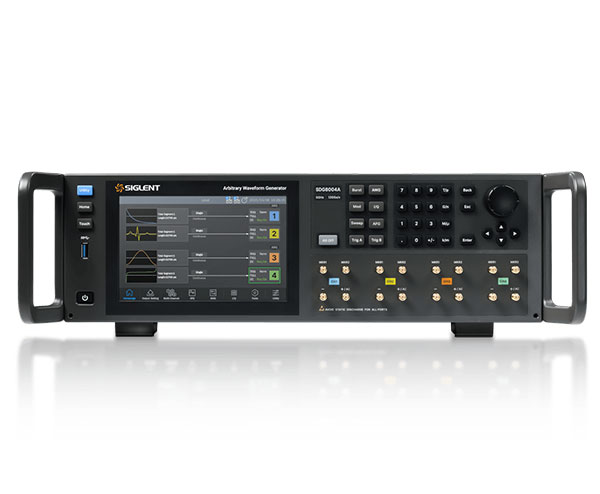

鼎陽SIGLENT SDG8002A 任意波形發生器
名稱：信號發生器
品牌：鼎陽SIGLENT
型號：SDG8002A
簡介：鼎陽SLGLENT SDG8002A 任意波形發生器，最大4個模擬輸出通道，具備16-bit 垂直分辨率，最高12 GSa/s（內插）采樣率，輸出頻率可達5 GHz，最大調制帶寬可達2GHz。每通道最大4G樣本點存儲空間，無需犧牲信號帶寬，...
申請服務
- 產品介紹
鼎陽SLGLENT SDG8002A 任意波形發生器，最大4個模擬輸出通道，具備16-bit 垂直分辨率，最高12 GSa/s（內插）采樣率，輸出頻率可達5 GHz，最大調制帶寬可達2GHz。每通道最大4G樣本點存儲空間，無需犧牲信號帶寬，提供更長的播放時間。配合SigIQPro還可提供藍牙、WIFI、LTE等通訊信號波形輸出。此外，鼎陽SLGLENT SDG8002A 任意波形發生器還提供高速串行碼型信號輸出，支持復雜的多層級序列波輸出，雙脈沖、多音以及線性調頻的功能，滿足通訊、工業和科研領域廣泛的測試需求
主要特性
2/4通道，最高輸出頻率4 GHz（10 GSa/s采樣率）/ 5 GHz（12 GSa/s采樣率）
16-bit 垂直分辨率
可輸出最高2 GHz帶寬的矢量信號
支持藍牙、OFDM、IOT、LTE、WIFI信號波形輸出
196 種內建任意波
高頻高精度，精準還原信號細節

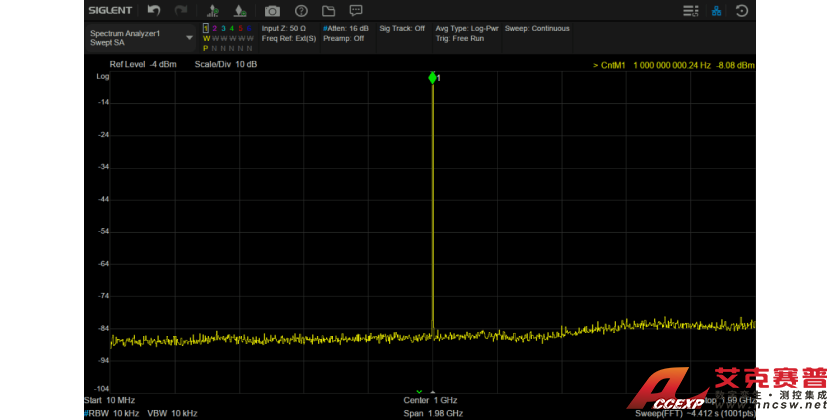

鼎陽SLGLENT SDG8002A 任意波形發生器支持2/4通道配置，具備16-bit垂直分辨率，提供更高的信號保真度。其最高輸出頻率達5 GHz，最高采樣率可達12 GSa/s，確保寬帶信號的精確生成。此外，該儀器采用TrueArb技術實現逐點輸出，在100 Sa/s ~ 5 GSa/s的范圍內保證波形細節的完整性，并大幅降低相位抖動。
強大的任意波形生成，靈活適配復雜測試

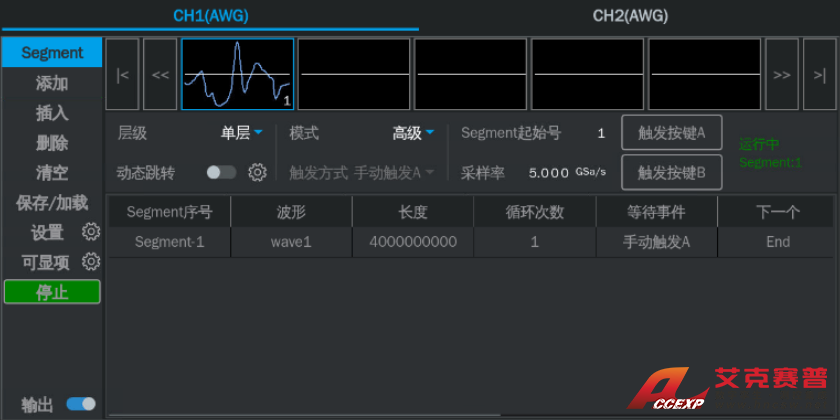

鼎陽SLGLENT SDG8002A 任意波形發生器每通道最大存儲深度達4G樣本點，即使在最高采樣率下也能支持長達800 ms的波形回放。同時，該系列提供強大的多層級波形序列播放功能，包括：Segment、Sequence、Scenario，儀器內置196種任意波形，涵蓋數學、工程、醫療電子、調制等領域，用戶可根據需求直接調用或自定義編輯波形文件，從而快速適應各種測試任務。
調制與矢量信號生成能力，滿足廣泛行業需求

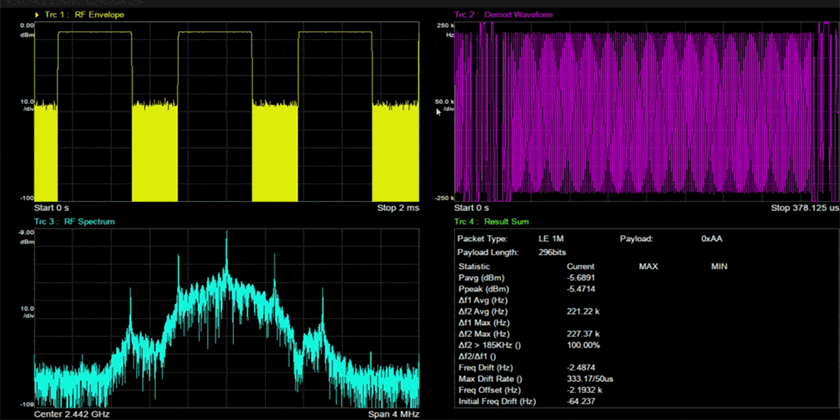

鼎陽SLGLENT SDG8002A 任意波形發生器支持AM、DSB-AM、FM、PM、FSK、ASK、PSK、PWM等模擬及數字調制功能。其矢量信號輸出具備高達2 GHz調制帶寬，在輸出基帶信號并采用外部調制器時，信號帶寬可擴展至4 GHz，滿足無線通信及射頻測試的高標準需求。搭配SigIQPro上位機軟件，還可拓展2ASK，4ASK，8ASK，BPSK，QPSK，8PSK，DBPSK，DQPSK，D8PSK，8QAM，16QAM，32QAM，64QAM，128QAM，256QAM，2FSK，4FSK，8FSK，16FSK，MSK，MultiTone 等多種調制類型的I/Q 數據生成。
噪聲信號與多種特殊信號生成 ，助力專業測試

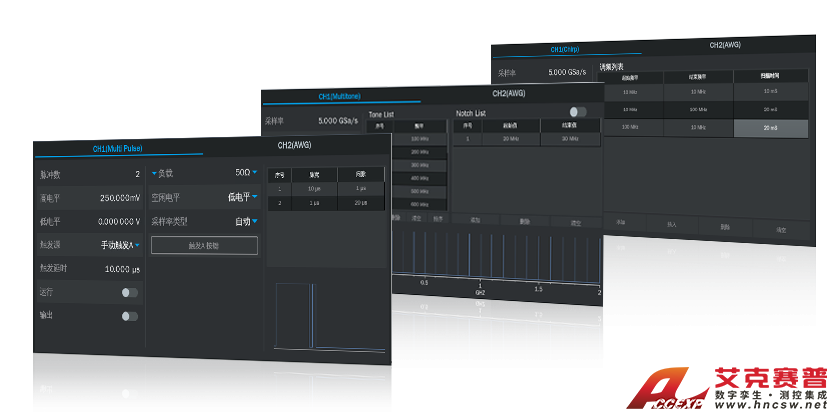

鼎陽SLGLENT SDG8002A 任意波形發生器不僅能夠精準復現標準信號，還能夠靈活模擬復雜的實際測試環境，生成包括噪聲信號、多脈沖信號、多音信號、跳頻信號、線性調頻等特殊信號。其高帶寬、高分辨率的信號發生能力，讓工程師在設計和驗證階段就能使用高度逼真的測試信號，進一步提高產品的可靠性與抗干擾能力。
產品參數
最高輸出頻率：4 GHz@10 G采樣率，5 GHz@12 G采樣率
最高采樣率：10 GSa/s（內插），可選配12 GSa/s（內插）
垂直分辨率：16-bit
任意波長度：2 Gpts，可選配4 Gpts
通道數：2, 4
顯示：7 英寸彩色觸摸顯示屏
接口：標準：USB Host，USB Device，LAN，可選：GPIB（USB-GPIB 適配器）
