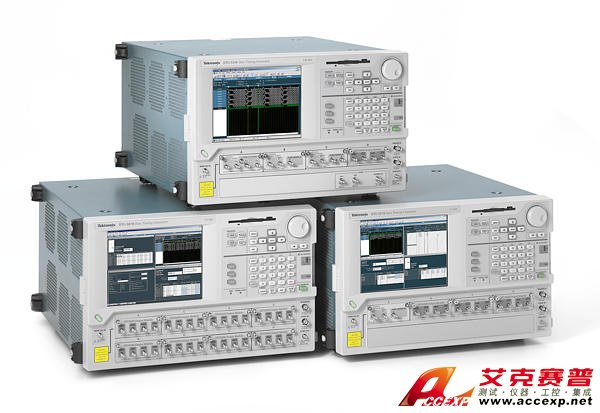

Tektronix DTG5078 信號發生器
名稱：信號發生器
品牌：
型號：
簡介：Tektronix DTG5078 信號發生器多功能平臺，把數據發生器、脈沖發生器和DC 電源的功能融為一身,高達3.4Gb/s 的數據速率. 1- 96 條數據通道 (主/ 從模式) 同類儀器中領先的延遲分辨率：0.2ps (DTG527...
申請服務
- 產品介紹
Tektronix DTG5078 信號發生器多功能平臺，把數據發生器、脈沖發生器和DC 電源的功能融為一身,高達3.4Gb/s 的數據速率.
1- 96 條數據通道 (主/ 從模式)
同類儀器中領先的延遲分辨率：0.2ps (DTG5274/DTG5334), 1 ps(DTG5078), 總延遲最高600 ns
Tektronix DTG5078 信號發生器模塊化結構，幫助保護投資，儀器可以隨需求增長進行擴容
Tektronix DTG5078 信號發生器在一個通用的臺式設備中，同時提供了數據發生器和脈沖發生器的功能，縮短了復雜測試程序的時間，簡化了產生多個通道中低抖動、高精度時鐘信號，并行或串行數據信號的工作。其模塊化平臺可以簡便地配置儀器性能，滿足現有需求和新興需求，最大限度地降低設備成本。三種主機和五種插件輸出模塊相結合，涵蓋了從傳統設備直到最新技術的各種應用。此外，八個低電流、獨立控制的直流輸出可以代替外置電源。每臺主機包括全套輔助輸入和輸出通道，可以簡便地與其它儀器相集成，如示波器和邏輯分析儀，創建一個靈活而強大的實驗室。
Tektronix DTG5078 信號發生器對信號參數進行高級控制，滿足最新的測試需求，包括生成極限眼圖
－外置抖動注入(DTGM31, DTGM32模塊)
－電平控制，5 mV 分辨率易學易用，縮短測試周期
－ 簡便地配置插入式模塊
－ 直觀的Windows 用戶界面
－ 臺式機
－ 集成式PC，支持網絡集成和內置
光驅、LAN、軟驅、USB 端口
Tektronix DTG5078 信號發生器每條通道高達64 Mb的碼型深度，支持復雜的數據碼型
Tektronix DTG5078 信號發生器應用
半導體器件功能測試和檢定
－ 支持從TTL到LVDS的半導體技術
－ 前期驗證和調試、全方位檢定、制造和質量控制
根據新興標準進行一致性和互通測試
－ PCI-Express Gen1: 2.5 Gbps
－ 串行ATA Gen1/2: 1.5 Gbps/3 Gbps
－ InfiniBand: 2.5 Gbps
－ XAUI: 3.125 Gbps
－ HDMI Version 1.3/DVI
磁性和光學存儲設計
－ 研究、開發和測試下一代磁性和光學存儲設備(硬盤、光盤/DVD/Blue-ray)
Tektronix DTG5078 信號發生器數據轉換設備設計
－ 檢定和測試下一代數模轉換器抖動傳遞和抖動容限測試
隨著不斷擴大的網絡和無所不在的計算，需要不斷重新定義前沿技術，出現了新的串行數據標準。設計工程師面臨著怎樣在不影響性能的情況下節約成本的巨大挑戰。
