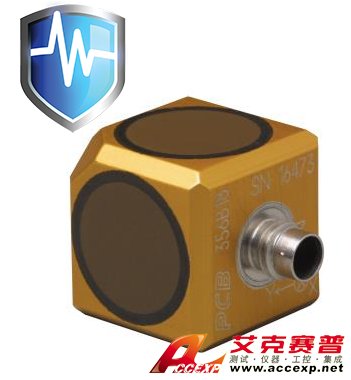

美國PCB 356B18三軸加速度傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：丹麥BK 356B18三軸加速度傳感器特性： 靈敏度：（10％）1000毫伏/克（102毫伏/（米/秒）） 測量范圍：5克PK（49米/秒峰） 寬帶解決方案：0.00005克均方根（0.0005米/秒RMS） 頻率范圍：（5％）為0.530...
申請服務
- 產品介紹
美國PCB 356B18三軸加速度傳感器特性如下：
靈敏度：（±10％）1000毫伏/克（102毫伏/（米/秒²））
測量范圍：±5克PK（±49米/秒²峰）
寬帶解決方案：0.00005克均方根（0.0005米/秒²RMS）
頻率范圍：（±5％）為0.5〜3000赫茲
電氣連接：1 / 4-28 4針
| 美國PCB 356B18三軸加速度傳感器性能 | |||
| 靈敏度（±10％） | 1000毫伏/ G | 102毫伏/（米/秒²） | |
| 測量范圍 | ±5克PK | ±49米/秒²PK | |
| 頻率范圍（±5％） | 0.5到3000赫茲 | 0.5到3000赫茲 | |
| 頻率范圍（±10％） | 0.3至5000Hz | 0.3至5000Hz | |
| 諧振頻率 | ≥20千赫 | ≥20千赫 | |
| 寬帶解決方案（1〜10000赫茲） | 0.00005克有效值 | 0.0005米/秒²RMS | [1] |
| 相位響應（±5°）（70°F [21°C]） | 2到2000 Hz | 2到2000 Hz | |
| 非線性 | ≤1％ | ≤1％ | [2] |
| 橫向靈敏度 | ≤5％ | ≤5％ | |
| 環境的 | |||
| 過載限制（沖擊） | ±5000克PK | ±5000克PK | |
| 溫度范圍（工作） | -20至+170°F | -29至+77℃， | |
| 溫度響應 | 見圖表％/°F | 見圖表％/°F | |
| 基座應變靈敏度 | 0.0007克/με | 0.007（米/秒²）/με | [1] |
| 電動 | |||
| 激勵電壓 | 20至30 VDC | 20至30 VDC | |
| 恒流激勵 | 2至20毫安 | 2至20毫安 | |
| 輸出阻抗 | ≤600歐姆 | ≤600歐姆 | |
| 輸出偏壓 | 8至12伏直流 | 8至12伏直流 | |
| 放電時間常數 | 為0.8至3.0秒 | 為0.8至3.0秒 | |
| 穩定時間（10內偏置％） | <12秒 | <12秒 | |
| 頻譜噪聲（1赫茲） | 11.4微克/√Hz的 | 112（微米/秒2）/√Hz的 | [1] |
| 頻譜噪聲（10赫茲） | 4.0微克/√Hz的 | 39（微米/秒2）/√Hz的 | [1] |
| 頻譜噪聲（100赫茲） | 1.2微克/√Hz的 | 12（微米/秒2）/√Hz的 | [1] |
| 頻譜噪音（1千赫） | 0.4微克/√Hz的 | 4.4（微米/秒2）/√Hz的 | [1] |
| 物理 | |||
| 傳感元件 | 陶瓷的 | 陶瓷的 | |
| 傳感幾何 | 剪斷 | 剪斷 | |
| 外殼材料 | 陽極氧化鋁 | 陽極氧化鋁 | |
| 封口 | 環氧 | 環氧 | |
| 尺寸 - 高度 | 在0.80 | 20.3毫米 | |
| 尺寸 - 長 | 1.03 | 26.1毫米 | |
| 尺寸 - 寬 | 在0.80 | 20.3毫米 | |
| 重量 | 0.88盎司 | 25克 | [1] |
| 電連接器 | 1 / 4-28 4針 | 1 / 4-28 4針 | |
| 電氣連接位置 | 側 | 側 | |
