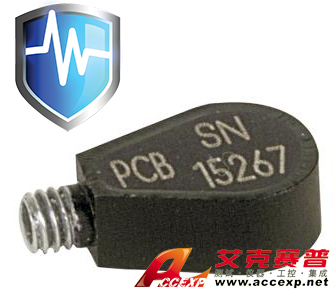

美國PCB 352C22 微型壓電單軸加速度傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 352C22 微型壓電單軸加速度傳感器特性： 靈敏度：（15％）10毫伏/克（1.0毫伏/（米/秒）） 測量范圍：500克PK（4900米/秒峰） 寬帶解決方案：0.004克均方根（0.04米/秒RMS） 頻率范圍：（5％）為1...
申請服務
- 產品介紹
靈敏度：（±15％）10毫伏/克（1.0毫伏/（米/秒²））
測量范圍：±500克PK（±4900米/秒²峰）
寬帶解決方案：0.004克均方根（0.04米/秒²RMS）
頻率范圍：（±5％）為1.0〜10000赫茲
安裝：膠粘劑
| 美國PCB 352C22 微型壓電單軸加速度傳感器性能 | |||
| 靈敏度（±15％） | 10毫伏/ G | 1.0毫伏/（米/秒²） | |
| 測量范圍 | ±500克PK | ±4900米/秒²PK | |
| 頻率范圍（±5％） | 1.0〜10000赫茲 | 1.0〜10000赫茲 | |
| 頻率范圍（±10％） | 0.7〜13000赫茲 | 0.7〜13000赫茲 | |
| 頻率范圍（±3 dB為單位） | 為0.3〜20000赫茲 | 為0.3〜20000赫茲 | |
| 諧振頻率 | ≥50千赫 | ≥50千赫 | |
| 寬帶解決方案（1〜10000赫茲） | 0.004克有效值 | 0.04米/秒²RMS | [2] |
| 非線性 | ≤1％ | ≤1％ | [1] |
| 橫向靈敏度 | ≤5％ | ≤5％ | |
| 環境的 | |||
| 過載限制（沖擊） | ±萬克PK | ±98000米/秒²PK | |
| 溫度范圍（工作） | -65至+250°F | -54至+121℃， | |
| 溫度響應 | 見圖表％/°F | 見圖表％/°F | [2] |
| 電動 | |||
| 激勵電壓 | 18至30 VDC | 18至30 VDC | |
| 恒流激勵 | 2至20毫安 | 2至20毫安 | |
| 輸出阻抗 | ≤300歐姆 | ≤300歐姆 | |
| 輸出偏壓 | 7至12伏直流 | 7至12伏直流 | |
| 放電時間常數 | 1.0〜3.5秒 | 1.0〜3.5秒 | |
| 穩定時間（10內偏置％） | <3秒 | <3秒 | |
| 頻譜噪聲（1赫茲） | 800微克/√Hz的 | 7840（微米/秒2）/√Hz的 | [2] |
| 頻譜噪聲（10赫茲） | 250微克/√Hz的 | 2450（微米/秒2）/√Hz的 | [2] |
| 頻譜噪聲（100赫茲） | 60微克/√Hz的 | 590（微米/秒2）/√Hz的 | [2] |
| 頻譜噪音（1千赫） | 50微克/√Hz的 | 490（微米/秒2）/√Hz的 | [2] |
| 頻譜噪聲（10千赫） | 40微克/√Hz的 | 392（微米/秒2）/√Hz的 | [2] |
| 電氣隔離（基地） | >億歐姆 | >億歐姆 | |
| 物理 | |||
| 尺寸 - 高度 | 0.14英寸 | 3.6毫米 | |
| 重量 | 0.017盎司 | 0.5克 | [2] |
| 傳感元件 | 陶瓷的 | 陶瓷的 | |
| 傳感幾何 | 剪斷 | 剪斷 | |
| 外殼材料 | 陽極氧化鋁 | 陽極氧化鋁 | |
| 封口 | 環氧 | 環氧 | |
| 尺寸 - 長 | 0.45 | 11.4毫米 | |
| 尺寸 - 寬 | 0.25英寸 | 6.4毫米 | |
| 電連接器 | 3-56同軸插孔 | 3-56同軸插孔 | |
| 電氣連接位置 | 側 | 側 | |
