艾德克斯（ITECH）IT6054PV-1500-120 太陽能陣列模擬器
名稱：可編程電源
品牌：艾德克斯（ITECH）
型號：IT6054PV-1500-120
簡介：艾德克斯（ITECH）IT6054PV-1500-120 太陽能陣列模擬器是一款太陽能陣列模擬器，具備I-V/P-V曲線仿真功能，能夠模擬各種太陽能電池板在不同環境條件下（包括溫度、光照、陰影衰減、老化度）的IV輸出特性。IT6054PV-...
申請服務
- 產品介紹
艾德克斯（ITECH）IT6054PV-1500-120 太陽能陣列模擬器是一款太陽能陣列模擬器，具備I-V/P-V曲線仿真功能，能夠模擬各種太陽能電池板在不同環境條件下（包括溫度、光照、陰影衰減、老化度）的IV輸出特性。IT6054PV-1500-120具備1500V高壓輸出和快速M(fèi)PPT跟蹤速度，標配光伏曲線仿真軟件，可控制多達20臺IT6000PV源，實現多通道MPPT追蹤測試。廣泛應用于并網逆變器、組串式逆變器、光儲一體機、儲能變流器等測試驗證，為用戶提供高效的測試解決方案。
產品特點
? 采用雙向能饋式設計，兼具Source和Sink功能，回饋效率最高可達95%
? 可支持控制 20 臺太陽電池電源于多通道 MPPT 測試
? 仿真多種太陽能電池（單晶硅電池、多晶硅電池、薄膜電池）的輸出特性（Fill Factor）
? 仿真不同溫度及光照下的I-V曲線
? 仿真太陽能面板在屏蔽（云遮）下的I-V曲線
? 測試Static&Dynamic MPPT效
? 內置EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 5種法規測試程序，并生成報表
? 圖形化的軟件操作界面，實時測試并顯示光伏逆變器的MPPT狀態
? 可通過Vm、Pm、FF、材料、法規等參數點自動編程控制100條I-V曲線
? 具有100條*128點曲線和4096點的編程控制
? 支持四點法在線切換功能及專業LIST Mode
? 標配USB/LAN/CAN/數字IO接口，選配GPIB/模擬量&RS232
產品功能與優勢

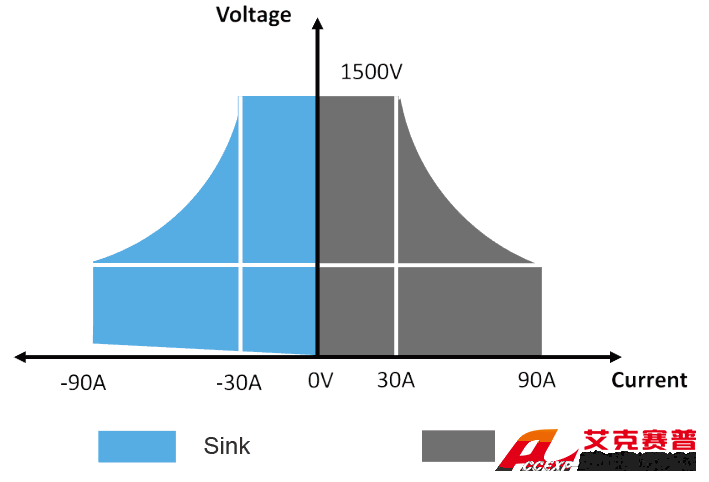

雙向能量 無縫傳遞
IT6054PV-1500-120是一款太陽能陣列模擬器，采用第三代SiC技術進行研發，具備能量雙向流動功能。該系列不僅可用作高速光伏陣列模擬器，能夠模擬不同光照條件下的IV曲線，還可充當電池模擬器，在輸出和吸收電流之間實現快速、連續、無縫切換。廣泛應用于光伏逆變器、儲能變流器以及光儲一體機的測試驗證，為光伏和儲能相關制造企業降低成本、提高效率提供了有力支持。

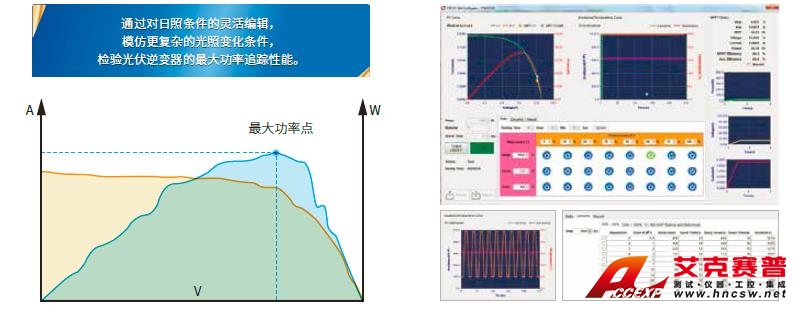

模擬多種太陽電池的輸出特性(FILL FACTOR)
由于太陽能電池利用率不僅與其內部特性有關，還受到天氣、季節、溫度、照度、云遮、下雨和下雪等因素的影響，在不同的時段會具有不同的I-V特性。因此光伏逆變器必須具備應對策略，實時調整太陽能電池的工作點，使之始終工作在最大功率點附近，這一過程就稱之為最大功率點跟蹤MPPT。IT6000PV系列標配的太陽能電池矩陣仿真軟件可以在實驗室的測試環境下，去直接模擬各種真實條件下的太陽能電池陣列，從而測試光伏逆變器的靜態 & 動態最大功率點追蹤效能。

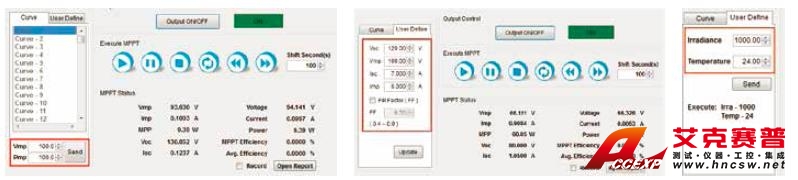

光伏仿真軟件支持四點法在線切換功能，在軟件運行過程中，用戶也可以動態調整Voc、Vmp、Isc、Imp、照度和溫度曲線參數，曲線將根據新的參數而實時調整，使測試更為精準。

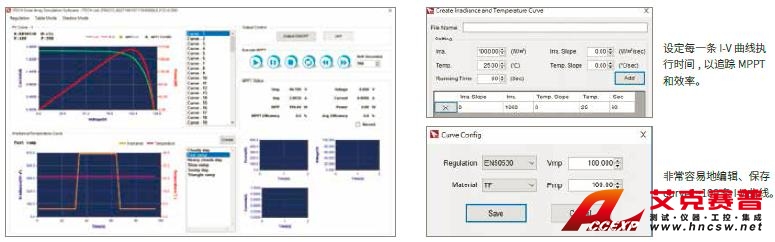

Static & Dynamic最大功率點追蹤效能測試
MPPT追蹤效能是光伏逆變器非常重要的規格，光伏逆變器需要內建MPPT機制，實時地追蹤太陽電池最大輸出功率。因此業內部分組織也定義了一些“標準”的測試形態，以便對不同的逆變器按照相同標準來做比對，對于MPPT效能進行測試和提升。IT6000PV標配的多通道太陽能電池矩陣仿真軟件內置法規EN50530、SANDIA、NB/T32004、NB/T32004、CGC/GF004的MPPT 測試程序，用戶可以直接選取適宜的法規，設置對應的Vmp、Pmp、材料等參數、測試運行時間以及運行最大功率的百分比，屏幕上會顯示I-V 曲線和實時追蹤過程，驗證光伏逆變器的最大功率點追蹤機制(MPPT)效能,并記錄測試追蹤過程的數據，生成報表。

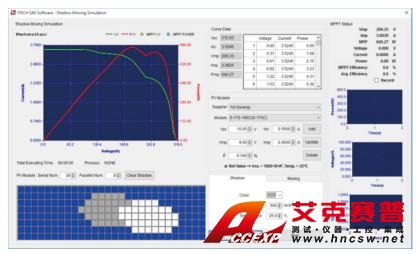

屏蔽I-V曲線模擬（Shadow Mode）
IT6000PV系列標配的多通道太陽能電池矩陣仿真軟件可以讓用戶完成不同云遮擋下的太陽能電池矩陣輸出模擬，測試并實時追蹤光伏逆變器在連接組串情境下最大功率和效能測試。根據不同的 Supplier提供多種 Module 供用戶選擇，用戶也可以自行建立PV module。可以自定義云遮的照度及溫度參數，設定電池板串、并聯數量及動態屏蔽變化移動方向、初始化時間、總運行時間及改變移動云的時間。
| 型號 | 電壓 | 電流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
| IT2806R | ±200V | ±3A DC, ±10A Pulse | ±20W | 100nV/10fA（Source）100nV/10fA（Measure） | ±0.015%+300uV(200mV range) /±0.06%+100pA (100nA range) | USB/LAN/Digital IO,標配三同軸輸出端子 | 1/2 2U |
| IT2805R | ±200V | ±1.5A | ±20W | 1uV/100fA（Source）100nV/10fA (Measure） | ±0.015%+300uV(200mV range) / ±0.06%+100pA (100nA range) | USB/LAN/Digital IO,標配三同軸輸出端子 | 1/2 2U |
| IT2801R | ±1000V | ±1A | ±20W | 100nV/1pA（Source）100nV/1pA（Measure） | 0.015%+300uV(200mV range) 0.025%+300pA (1uA range) | USB/LAN/Digital IO,標配三同軸輸出端子 | 1/2 2U |
| IT2801 | ±1000V | ±1A | ±20W | 100nV/1pA（Source）100nV/1pA（Measure） | 0.015%+300uV(200mV range) 0.025%+300pA (1uA range) | USB/LAN/Digital IO選配GPIB | 1/2 2U |
| IT2805 | ±200V | ±1.5A | ±20W | 1uV/100fA（Source）100nV/10fA (Measure） | ±0.015%+300uV(200mV range) / ±0.06%+100pA (100nA range) | USB/LAN/Digital IO選配GPIB | 1/2 2U |
| IT2806 | ±200V | ±3A DC, ±10A Pulse | ±20W | 100nV/10fA（Source）100nV/10fA（Measure） | ±0.015%+300uV(200mV range) /±0.06%+100pA (100nA range) | USB/LAN/Digital IO選配GPIB | 1/2 2U |
