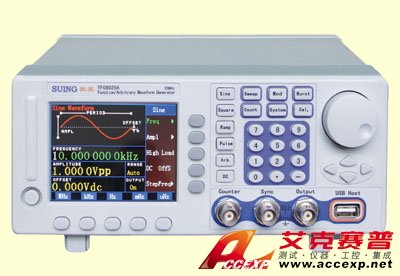

數英 TFG6025A/35A 函數/任意波形信號發生器
名稱：信號發生器
品牌：
型號：
簡介：數英 TFG6025A/35A 函數/任意波形信號發生器主要功能特性： 5種內置任意波形，5種自制波形，可用計算機下載或鍵盤編輯 具有FM，AM，PM，PWM，F(xiàn)SK多種調制功能 具有頻率掃描，幅度掃描，脈沖串輸出功能 脈沖波形可以設置脈沖...
申請服務
- 產品介紹
數英 TFG6025A/35A 函數/任意波形信號發生器主要功能特性：
5種內置任意波形，5種自制波形，可用計算機下載或鍵盤編輯
具有FM，AM，PM，PWM，F(xiàn)SK多種調制功能
具有頻率掃描，幅度掃描，脈沖串輸出功能
脈沖波形可以設置脈沖寬度，占空比，邊沿時間
3.5〞彩色TFT液晶顯示，清晰美觀，中英文菜單
主從USB接口，RS232接口，200MHz計數器
配有波形編輯，接口演示軟件（光盤）
數英 TFG6025A/35A 函數/任意波形信號發生器主要技術指標
|
產品型號
|
TFG6025A
|
TFG6035A
|
||
|
頻率特性
|
頻率范圍
|
正弦波
|
1μHz～25 MHz
|
1μHz～35 MHz
|
|
其他波形
|
方波：1μHz～15 MHz 脈沖波：1μHz～5 MHz 斜波：1μHz～1 MHz 任意波：1μHz～5 MHz
|
|||
|
頻率分辨率
|
1μHz （9位數字）
|
|||
|
準確度
|
±20ppm (18℃～28℃)
|
|||
|
波形
|
標準波形
|
正弦波，方波，斜波，脈沖波，直流
|
||
|
任意波形
|
固定
|
指數，對數，Sine(x)/x，噪聲等5種
|
||
|
自制
|
心電波，地震波，階梯波等5種
|
|||
|
波形長度
|
3～8K點
|
|||
|
振幅分辨率
|
14位 （包括符號）
|
|||
|
采樣率
|
100MSa/s
|
|||
|
非易失性存儲器
|
10個 8 K波形
|
|||
|
正弦波頻譜純度
|
諧波失真（1Vpp）
|
-50dBc （DC～1MHz）
-45dBc （1MHz～15MHz）
-40dBc （15MHz～35MHz）
|
||
|
寄生信號（非諧波）
|
-70dBc （DC～1MHz）
-60dBc （1MHz～35MHz）
|
|||
|
相位噪聲
|
≤-60dBc （30kHz～10MHz）
|
|||
|
總諧波失真（20Vpp）
|
≤0.2％ （20Hz～20kHz）
|
|||
|
輸出特性
|
幅度 (偏移0Vdc)
|
范圍/分辨率
|
0～10Vpp (50Ω) 0～20Vpp (高阻) ，（DC～10MHz）
0～5Vpp (50Ω) 0～10Vpp (高阻) ，（10MHz～35MHz） /0.1mVpp
|
|
|
偏移 (幅度0V)
|
范圍
|
±5V（50Ω） ±10V（高阻）
|
||
|
分辨率
|
1mVdc
|
|||
|
脈沖串
|
重復周期
|
1μs～500 s
|
||
|
脈沖計數
|
1～999.99kcyc
|
|||
|
起始相位
|
0°～ 360°
|
|||
|
計數器
|
測量功能
|
頻率，周期，脈沖寬度，占空比，脈沖計數
|
||
|
頻率
|
0.1Hz～200MHz
|
|||
|
分辨率
|
6位/秒
|
|||
|
調制特性
|
調制源
|
內部波形，外部信號
|
||
|
FM,AM,PM, PWM調制
|
調制波形
|
正弦波，方波，三角波，鋸齒波
|
||
|
調制頻率
|
2mHz～20kHz
|
|||
|
FSK調制
|
調制波形
|
方波 （占空比50％）
|
||
|
FSK速率
|
2mHz～100kHz
|
|||
|
外部調制輸入（FM,AM,PM,PWM）
|
頻率
|
DC～20kHz
|
||
|
信號幅度
|
±5V （滿刻度）
|
|||
|
機械特性
|
外形尺寸/重量
|
218×99×338mm3/ 約2.9kg
|
||
