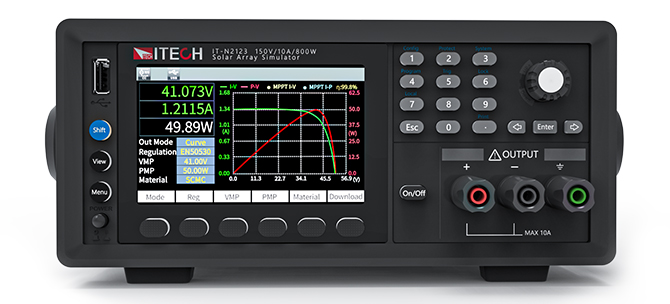

艾德克斯ITECH IT-N2100 系列太陽能陣列模擬器
名稱：可編程電源
品牌：艾德克斯ITECH
型號：IT-N2100 系列
簡介：艾德克斯ITECH IT-N2100 系列太陽能陣列模擬器是一款具有IV曲線快速變化的高性能直流電源，用于模擬各種太陽能電池板在不同環境（溫度、光照、陰影衰減、老化度）下的IV輸出特性?？捎糜谔柲芪⒛孀兤?、功率優化器、衛星電源系統、帆板電...
申請服務
- 產品介紹
艾德克斯ITECH IT-N2100 系列太陽能陣列模擬器是一款具有IV曲線快速變化的高性能直流電源，用于模擬各種太陽能電池板在不同環境（溫度、光照、陰影衰減、老化度）下的IV輸出特性。可用于太陽能微逆變器、功率優化器、衛星電源系統、帆板電源陣列等測試驗證。該系列具備低紋波低噪聲和高速MPPT跟蹤速度，可多通道同步控制并具有高耐壓拓撲結構。
艾德克斯ITECH IT-N2100 系列太陽能陣列模擬器產品特點
? 精確仿真硅、砷化鎵及其他類型太陽能光伏板的IV特性輸出
? 標配太陽能矩陣仿真軟件，支持多通道控制
? 高速電流動態響應，支持微逆變器高速MPPT跟蹤速度
? 高達1500VDC輸出端共模耐壓，支持待測物串聯測試
? Fixed固定模式，輸出阻抗可調，可模擬恒壓恒流恒功率輸出
? 超低電流紋波，高精度采樣、編程及量測
? 可仿真不同溫度及光照環境下的I-V曲線
? 內置EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 5種法規動態模型測試，并生成報表
? 圖形化操作界面，實時顯示光伏逆變器的MPPT狀態
? 動態list序列編程：100步 x20組數據
? 實時數據及曲線記錄，方便進一步分析
? 仿真太陽能面板在云遮下的動靜態I-V曲線
? Table模式支持4096個點的I-V曲線擬合
? 通過四點法設置Voc，Isc，Vmp，Imp，快速生成IV曲線
? 全面保護：OVP, OCP, OPP, OTP
? 小體積：1/22u單通道
? 4.3” LCD高清屏，面板及上位機軟件操作易用
? 前后面板輸出*1，適應桌面及系統集成多種場合
? 標配LAN、USB、數字I/O通信接口，支持SCPI協議
*1 前面板端子最大輸出電流10A
艾德克斯ITECH IT-N2100 系列太陽能陣列模擬器產品功能與優勢
產品應用

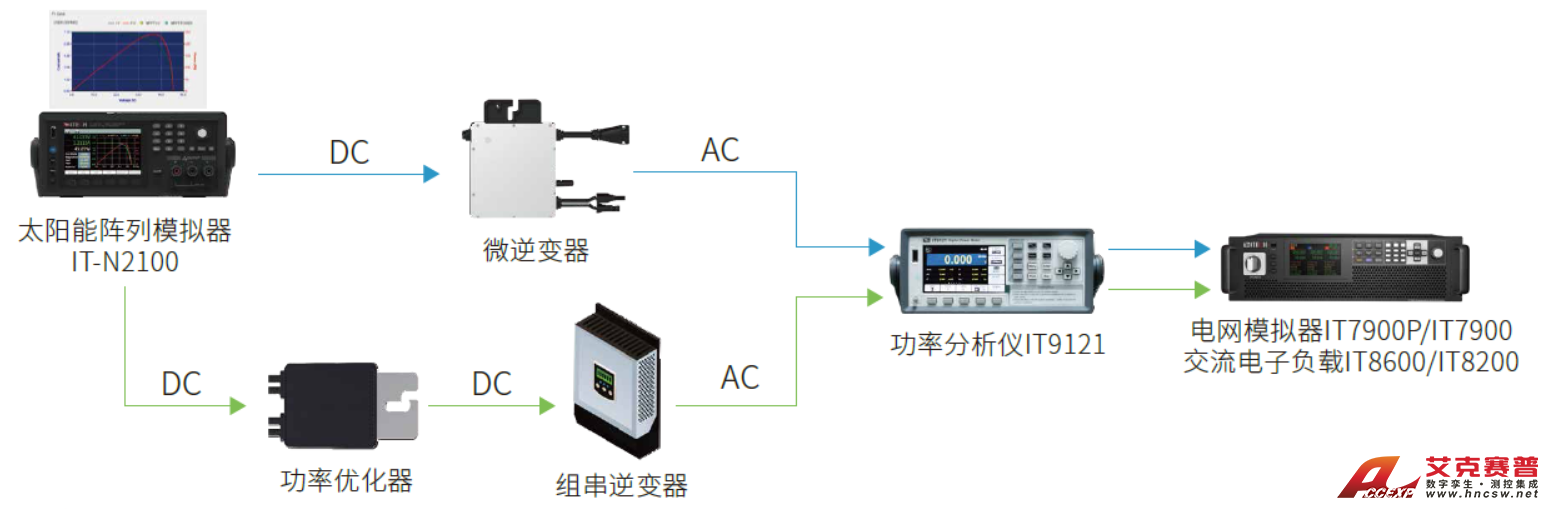

微逆變器、功率優化器的測試解決方案
響應速度高
IT-N2100系列光伏模擬器電流環路速度可達500kHz，支持250Hz MPPT速度。其IV曲線由1024個數據點組成，并進行16bit的線性內插，平滑度極佳，貼近光伏陣列的真實輸出。真實的光伏面板輸出會嚴格按照其IV曲線。
當MPPT追蹤頻率上升后，普通的模擬器電源響應速度太慢，就會無法追蹤IV曲線，測試結果的可信度存疑。IT-N2100系列光伏模擬器MPPT追蹤頻率較高的條件下，輸出依然精確地符合預設的IV曲線。

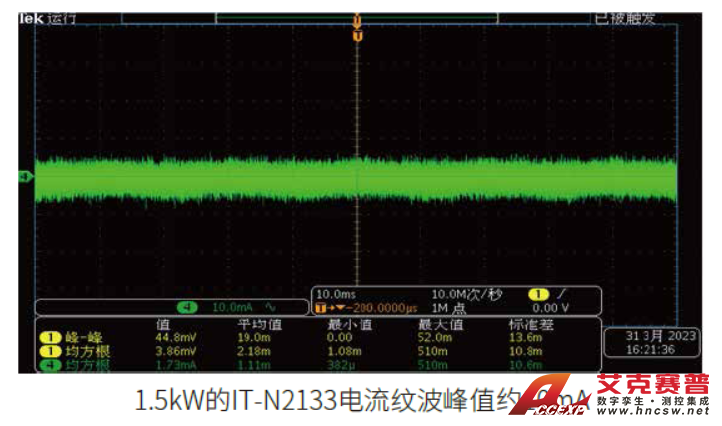

電流噪聲低
光伏模擬器高的基頻噪聲會影響逆變器的MPPT追蹤及電流采樣精度。IT-N2100太陽能陣列模擬器產品的電流噪聲低，信號純凈度高，保證了測試的精度。

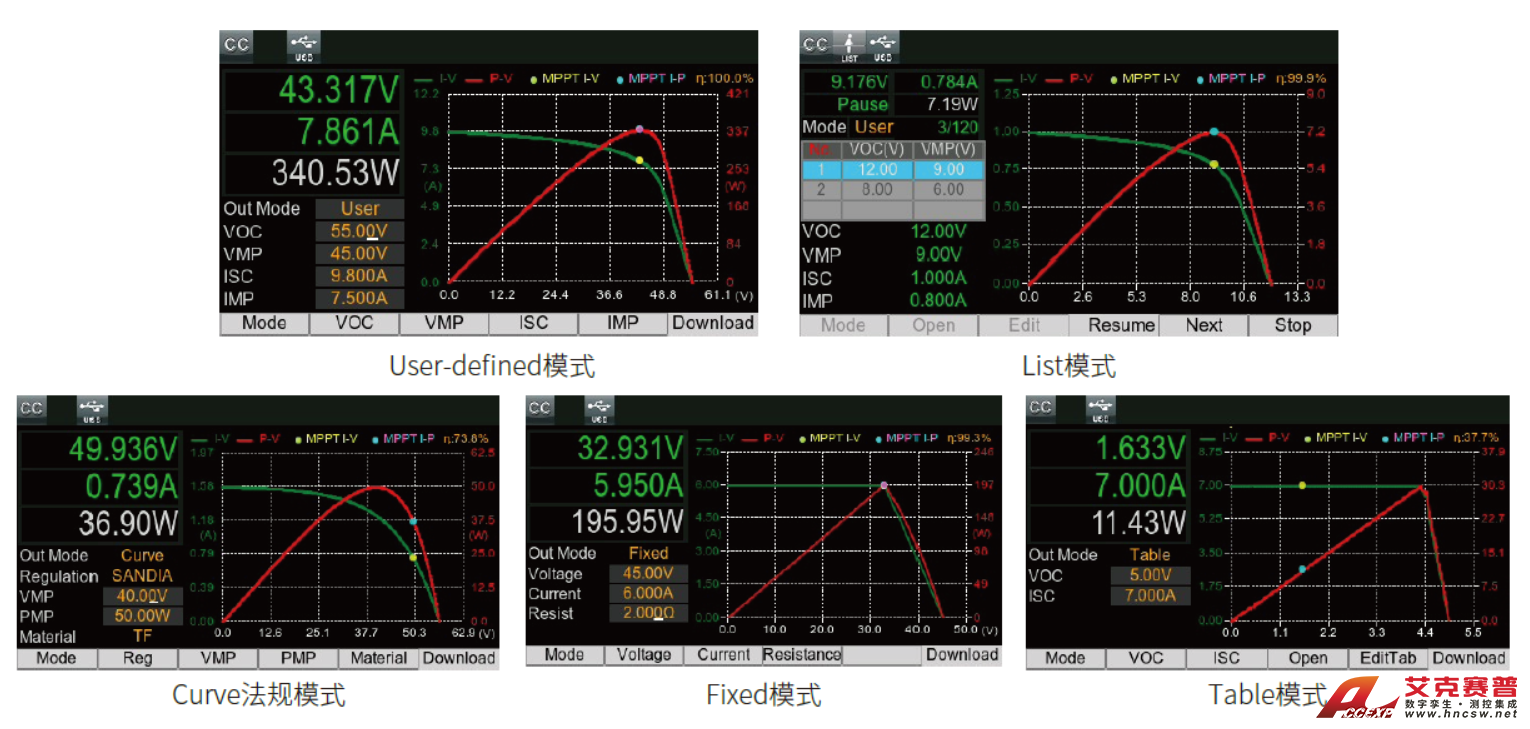

五種PV模型
IT-N2100太陽能陣列模擬器自帶5種PV模型，客戶可通過前面板操作，通過內建各國法規IV曲線模型、四點法、table描點法、fixed模式或list編程，模擬太陽能陣列IV曲線的輸出，大屏圖形化顯示，實時查看微逆變器、功率優化器等待測物的MPPT跟蹤狀態。此外，模型亦可通過儀器面板U盤導入文件。當需要多臺同步操作時，使用上位機軟件太陽能矩陣模擬軟件實現同步操作更方便。
艾德克斯ITECH IT-N2100 系列太陽能陣列模擬器選型
| 型號 | 電壓 | 電流 | 功率 | 分辨率 | 精 度 | 接 口 | 尺寸 |
| IT-N2121 | 80V | 25A | 800W | 1mV/1mA | ≤0.03%+15mV/≤0.05%+8mA | 內置USB/LAN/數字IO通訊接口 | 1/2 2U |
| IT-N2131 | 80V | 25A | 1500W | 1mV/1mA | ≤0.03%+15mV/≤0.05%+8mA | 內置USB/LAN/數字IO通訊接口 | 1/2 2U |
| IT-N2123 | 150V | 10A | 800W | 1mV/1mA | ≤0.03%+20mV/≤0.05%+5mA | 內置USB/LAN/數字IO通訊接口 | 1/2 2U |
| IT-N2133 | 150V | 10A | 1500W | 1mV/1mA | ≤0.03%+20mV/≤0.05%+5mA | 內置USB/LAN/數字IO通訊接口 | 1/2 2U |
艾德克斯ITECH IT-N2100 系列太陽能陣列模擬器選件&配件
| IT-E9003（選件） | ITECH保固期服務至3年 |
| IT-E9005（選件） | ITECH保固期服務至5年 |
| IT機柜（選件） | IT機柜 15U/27U/37U |
| 多通道太陽能矩陣仿真軟件 | 標配多通道版本 |
| IT-E158D（上機柜選件） | 適用于單臺并排安裝非ITECH標準機... |
| IT-E158C（上機柜選件） | 適用于單臺并排安裝ITECH標準機柜... |
| IT-E158B（上機柜選件） | 適用于兩臺并排安裝非ITECH標準機... |
| IT-E158A（上機柜選件） | 適用于兩臺并排安裝于ITECH標準機... |
| AC電源線（配件） | AC電源線（配件） |
| IT-E30110-BY（選件） | 10A/1m/香蕉插頭-Y端子 紅黑測試... |
| IT-E30110-BB（選件） | 10A/1m/香蕉插頭-香蕉插頭 紅黑測... |
| IT-E30312(20)-YY（選件） | 30A/1.2m(2m)/Y端子 紅黑測試線一... |
| IT-E30615-OO（選件） | 60A/1.5m/圓端子 紅黑測試線一對... |
| IT-E30110-AB（選件） | 10A/1m/鱷魚夾-香蕉插頭 紅黑測試... |
